三菱PLC设计的一个振荡电路程序
三菱PLC设计的一个振荡电路程序
时间:2014-06-14 来源:未知 作者:admin 点击:6805次

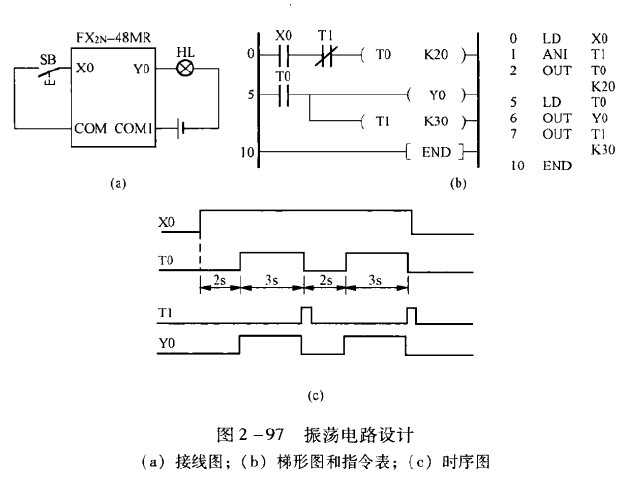

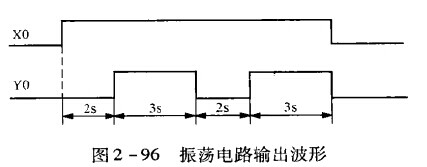

三菱PLC设计一个振荡电路，要求其输出波形如图2-96所示。XO外接的SB是带自锁的按钮，如果Y0外接指示灯HL, HL就会产生亮3s灭2s的闪烁效果，所以该电路也称为闪烁电路。为了实现这一功能，设置T0为2s定时器，T1为3s定时器。设计的接线图、梯形图和指令表与时序图如图2-97所示。
