三菱Q系列PLC在纤维后处理生产线上的应用

 1. 公司介绍

      本项目的设备制造商为高安公司，该公司为规模较大的化纤机械生产厂，FA产品有着广泛的应用，在行业中也有一定的知名度。该设备用于5000吨纤维后处理生产线项目，其业主方为某日资化纤厂。

      2. 设备说明

      该设备用于化纤多次拉伸、卷曲前处理生产，主要由导丝架、八棍导丝机、热水槽、第一牵伸机、水浴槽、第二牵伸机、蒸汽箱、第三牵伸机、叠丝机、张力架、卷曲机、卷曲侧板电机、油泵电机、振动电机、循环水泵、振动检测等设备构成。I/O控制规模为103点，其中开关量输入点为61点，开关量输出点为39点，模拟量输入点为3点。主要控制要求为：化纤丝的速度、牵伸比、蒸汽及水温、相关的连锁逻辑控制等。本系统控制的关键是要保证导丝、一牵、二牵、三牵、卷曲五台电机的速度同步。

      3．系统配置

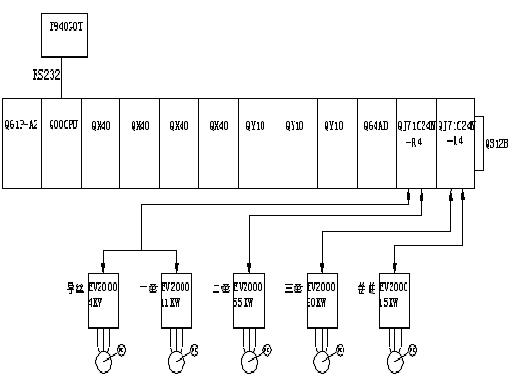

      如图，系统采用三菱公司的Q系列PLC作为主控制器，传动控制为艾默生公司的EV2000系列变频器，人机界面为F940GOT。
