三菱AnS系列模拟量模块的偏置和增益应用

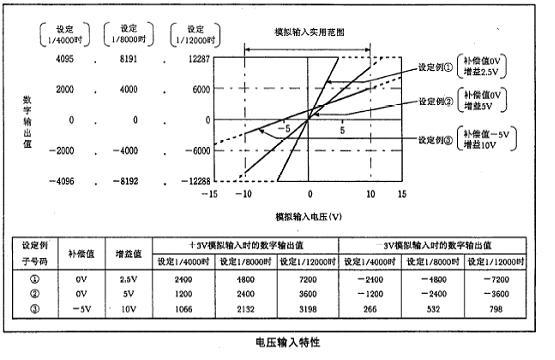

n一、电压输入特性

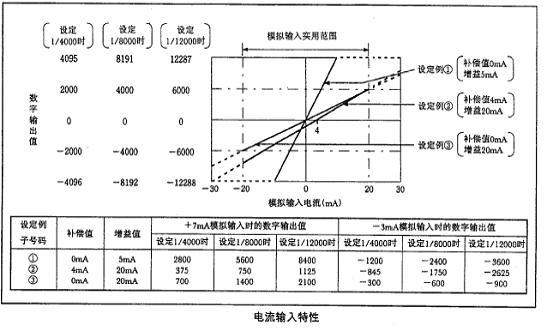

n二、电流输入特性

三、分辨率

四、程序举例

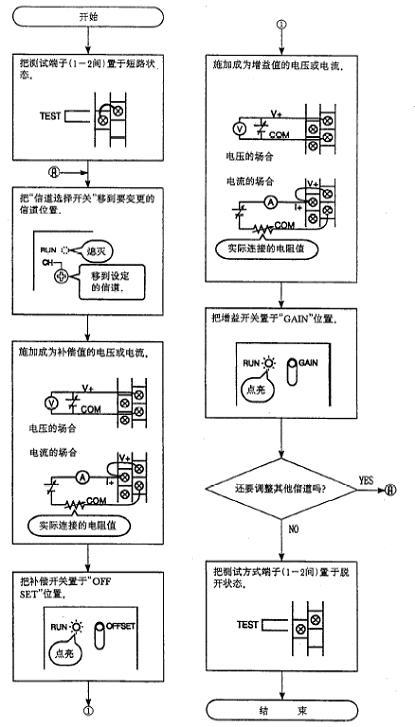

（1）偏置与增益的设置

　　按照上述的流程，可以通过偏置和增益把范围设定在用户实际的范围内，但是要注意不管自定义的范围是多少，一定不能超出电压-10V~+10V，电流0Ma~20mA的总范围，否则模块会损坏。（另外在做偏置增益时，PLC应处于STOP状态）

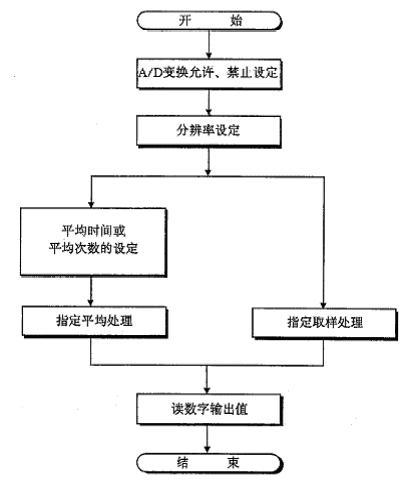

（2）编程设定流程

　　　（a）AD变换允许、禁止设定

　　　（b）分辨率的设定（正常情况下默认分辨率为1/4000）
n

　　　（c）平均处理/采样处理

n　　此项根据实际的工艺要求来决定

n　　　（d）数字输出值

n　　AD变换后的输出值，按通道分别被存储到缓冲区地址10~13，数字量输出值是带16位符号的二进制，分辨率以设定的1/4000时为-4096~4095，设定1/8000时为-8192~8191，设定1/12000时为-12288~12287来表示。

n（3）编程

通过上述的程序和设定，可以实现在用户范围内AD变换后数字值。
