n(2) 输入信号X0 波形如下，画出输出信号Y0、Y1 的波形：
n

n输入X0:

输出Y0:

输出Y1:

(3) 思考：

Y0，Y1 的输出效果为什么不同，哪一种输出可用于工程实践？

2.专用定时器（STMR）指令基本编程：

(1) 要求：

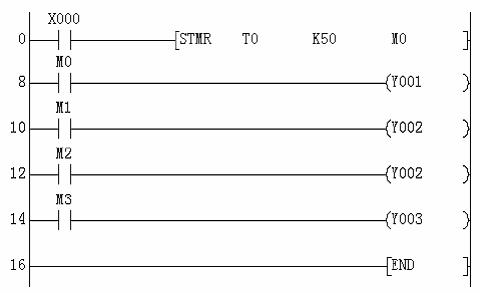

上机运行图所示程序，根据输入信号，画出输出信号的波形图。
n

n(2) 输入信号X0 波形如下，画出输出信号Y0、Y1、Y2、Y3 的波形：
n

n输入X0:

输出Y0:

输出Y1:

输出Y2:

输出Y3:

3.闪光显示控制程序

(1) 控制要求：

指示灯Y0 亮1 秒，停3 秒，周期循环。应用交替输出指令、专用定时器指令编程实现

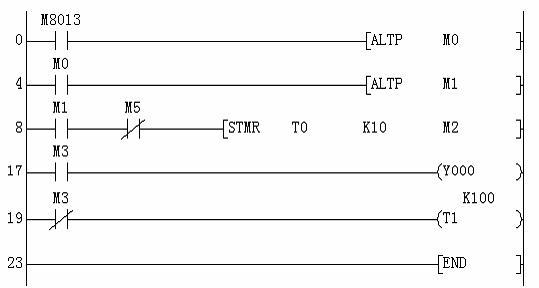

(2) 参考程序（梯形图）如图：
n

n(3) 思考：

① 上机运行以上程序，画出M0、M1、M3、Y0 的波形。

② 分析定时器T0 的作用，并画出它的线圈通电波形。

③ 不用M8013 及ALT指令，用T10、T11 自编程序实现M1 的波形。

二、实训目标

1、掌握交替指令的应用

2、专用定时器（STMR）指令的应用

三、实训条件

1、FX2N-48MT的PLC一台，一字螺丝刀一把

2、开关、导线若干，连接电缆一根

3、PC一台

四、相关知识

（本项目相关理论知识）

五、实训要求

1、工艺要求

2、职业意识

3、注意事项（特别是安全注意事项）

六、任务实施步骤

1、理解题意，画出I/O控制图。

2、编写控制程序并进行调试。
n
