变频器输入电流比输出电流小的原因分析

   变频器" isAuto=1>变频器的输入电流与电动机所需的功率、供电电压、变频器的效率、功率因数等有关。而变频器的功率因数是随着电源的阻抗而变化的，低阻抗导致较低功率因数，高阻抗导致较高的功率因数。由于变频器所带负载是电动机，使输入输出的功率因数不一样，用变频器后输出端的功率因数是高于输入端功率因数的。

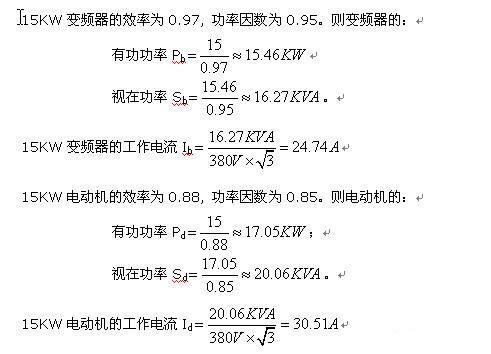

n电动机的电流取决于所需的轴功率，电动机的功率因数通常比变频器的功率因数要低，由于这个特点，变频器的输入电流就会比所驱动的电动机电流要小一些。如有一台15KW／380V的4极电动机，用一台对应的变频器拖动，现把相关参数计算如下：

n从上可看出，变频器的输入电流比输出电流小是客观存在的。有人认为以下因素也会导致变频器的输入电流比输出电流小。
n     变频器的输出电流是由逆变器提供的，通过脉宽调制电流的波形近似于正弦，只有增大输出，才能保证负载的需要，一般大于输入的10%。
n     变频器在运行时输入端、输出端的电流含有高次谐波，很难测量出相位角，按传统测量方法也会产生测量误差。
n     常规仪表测量含有谐波成分的电流、电耗是会有一定的误差，但不管测量的结果如何，变频器的输入功率因数一般较高，约0.95以上，而电机输入功率因数，一般为0.85左右，那么从能量守恒来考虑。输出电流必定比大于输入电流才能满足等式的平衡。nn
