PLC安装接线图

         系统集成工程中，一般输入输出设备不可能都直接与的多个输入输出端子公用一个端，也不可能在一个端子上连接几根甚至十几根导线，所以，必须通过端子排连接。
         接线端子排通常是由多片端子并排安装在导轨上组成的。每片接线端子的两个接口是短接的，根据需要可以将各片端子短接在PLC通过端子排与外围设备连接一起。

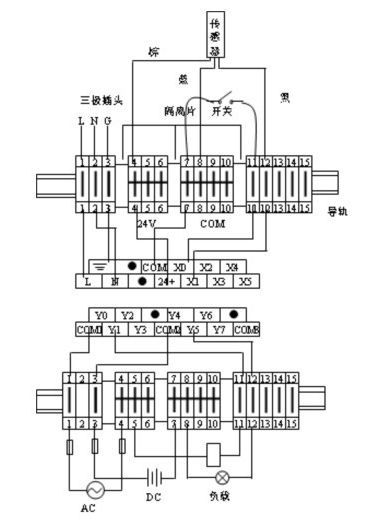

         PLC通过端子排与外围设备连接的示意图见图所示。也可以采用编码呼应法标注各端子接线。
