菱领片式I/O LR1系列 新品发布！

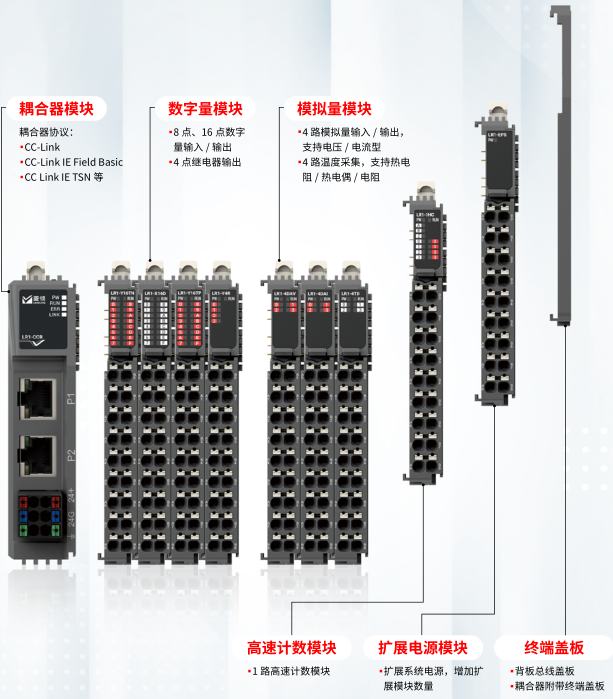

耦合器和I/O模块尺寸小巧，可构建占用控制柜空间更小的远程I/O系统。
2、灵活扩展应对自如
. CC-Link IE Field Basic
支持总线型和星型连接。
. CC-Link
通过线型拓扑连接，轻松增减远程站点。
CC-Link信号端子双排接线,一进一出,方便轻松连接
. CC-Link IE TSN
轻松连接CC-Link IE TSN，通过多种拓扑结构，构建灵活的系统。
内置双网口，任意一个网口可以连接上位。
环型拓扑时，即使中间一处断线，网络依然可以正常运行。
4、易于识别一目了然
I/O模块输入信号白底，输出信号红底，轻松识别输入输出信号状态。
5、种类丰富性能卓越
1) 数字量输入输出
. 数字量输出支持浪涌保护，节省外接浪涌保护器成本。
. 数字量输入支持type1和type3，ON信号电压11V起，适配更多类型传感器。
. 数字量输入模块兼容NPN/PNP型输入，方便客户灵活使用。
2) 模拟量输入输出
. 模拟量电压输入输出模块分辨率16位，精度±0.1%(环境温度:25℃)，±0.3%(环境温度:-20~60℃)
. 模拟量电压输入通道耐压±30V，模拟量电流输入通道耐流±30mA。
. 模拟量电压输入通道支持钳位保护可承受浪涌冲击，稳定性更强。
3) 温度输入
. 支持热电阻/热电偶/电阻可选，广泛应用于各种工业场景的温度检测，常用于液温检测，如食品，新能源等行业。
. 连接热电阻 Pt100/Pt200/Pt500/Pt1000/Ni100/Ni1000等类型传感器，电阻15Q~3kQ，分辨率16位，精度±0.1%(环境温度:25℃)，±0.3%(环境温度:-20~60℃)。
. 连接热电偶B/E/J/K/S等类型传感器，分辨率16位，精度±0.3%(环境温度:25C)，±0.5%(环境温度:-20~60℃)。
4) 高速计数
. 可外接1路24V增量式编码器、光栅或磁栅尺，适用于各种需要对位置、速度进行测量和监控的工业场景。
. 最大计数频率1MHz，计数误差1ppm
输入电源DC24V(0.6A),总线输出DC5V(2A),CC-Link Ver1/2远程设备站,占用4站，156K/625K/2.5M/5M/10Mbps,最大扩展32个模块。
. LR1-CCB CC-Link lE Field 网络Basic耦合器
输入电源DC24V(0.6A),总线输出DC5V(2A),CC-Link IE Field网络Basic远程站,10/10OMbps,最大扩展32个模块。
. LR1-CCT CC-Link IE TSN网络耦合器
输入电源DC24V(0.6A)，总线输出DC5V(2A),Class B/A Ver2.0远程站,100M/1Gbps,最大扩展32个模块。
. LR1-X8D 8点数字量输入模块
8点, DC24V输入,NPN/PNP。
.LR1-X16D 16点数字量输入模块
16点, DC24V输入,NPN/PNP。
. LR1-Y8TN 8点晶体管NPN输出模块
8点, DC24V(0.5A),晶体管NPN输出。
. LR1-Y16TN 16点晶体管NPN输出模块
16点,DC24V(0.5A),晶体管NPN输出。
. LR1-Y8TP 8点晶体管PNP输出模块
8点, DC24V(0.5A),晶体管PNP输出。
. LR1-Y16TP 16点晶体管PNP输出模块
16点, DC24V(0.5A),晶体管PNP输出。
. LR1-Y4R 4点继电器输出模块
4点, AC220V/DC24V(2A),继电器输出。
. LR1-4ADI 4路模拟量电流输入模块
4ch,输入DCO…20mA,分辨率:16bit,转换速度:230us/ch,300us/4ch。
. LR1-4ADV 4路模拟量电压输入模块
4ch,输入DC-10…10V,分辨率:16bit,转换速度:230us/ch,380us/4ch。
. LR1-4TD 4路温度输入模块
4ch,输入B/E/J/K/S等热电偶,或Pt100/Pt200/Pt500/Pt1000/Ni100/
Ni1000等热电阻,15Q~3kQ电阻，分辨率16位。
. LR1-4DAI 4路模拟量电流输出模块
4ch,输出DCO…20mA,分辨率:16bit,转换速度:200us/ch,200us/4ch。
. LR1-4DAV 4路模拟量电压输出模块
4ch,输出DC-10…10V,分辨率:16bit,转换速度:200us/ch,200us/4ch。
. LR1-1HC 1路高速计数模块
1ch编码器输入,最高频率1Mbps,DC24V,NPN/PNP,支持高速探针输入和高速比较输出。
. LR1-EPS 扩展电源模块
菱领是三菱电机自动化中国旗下品牌，是三菱电机深耕中国市场的又一举措。作为诞生于百年品牌的新生力量，菱领蕴含着巨大的潜力。菱领将持续推出更满足中国市场需求的创新产品和解决方案，与三菱电机一起构建互为补充、协同高效的智能制造生态系统，共同推进中国制造业向高端化、智能化、绿色化方向发展。

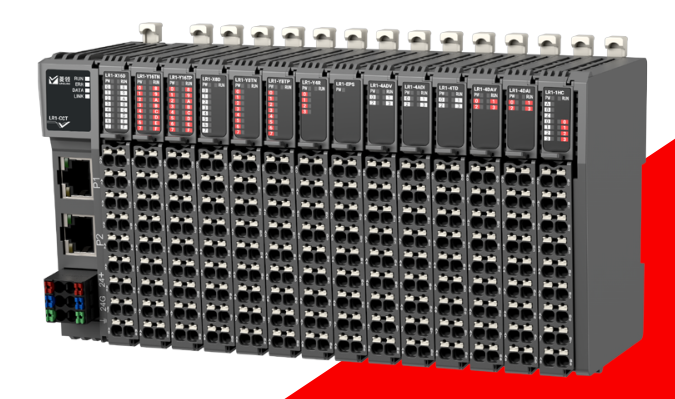

耦合器和I/O模块尺寸小巧，可构建占用控制柜空间更小的远程I/O系统。
2、灵活扩展应对自如

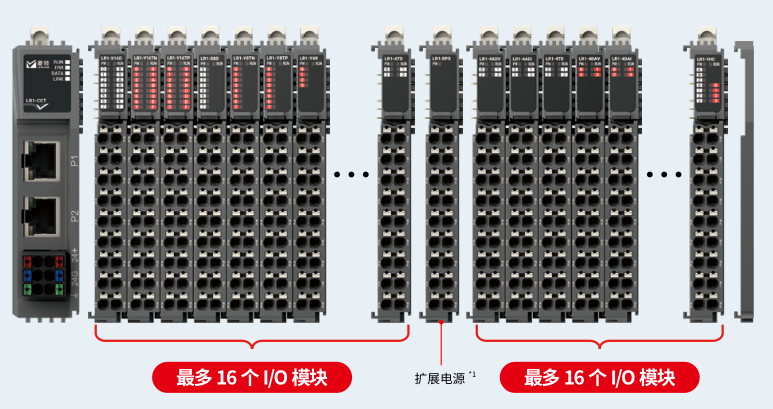

一个耦合器最大可扩展32个片式IO模块。
. CC-Link IE Field Basic
支持总线型和星型连接。
. CC-Link
通过线型拓扑连接，轻松增减远程站点。
CC-Link信号端子双排接线,一进一出,方便轻松连接
. CC-Link IE TSN
轻松连接CC-Link IE TSN，通过多种拓扑结构，构建灵活的系统。
内置双网口，任意一个网口可以连接上位。
环型拓扑时，即使中间一处断线，网络依然可以正常运行。
4、易于识别一目了然
I/O模块输入信号白底，输出信号红底，轻松识别输入输出信号状态。
5、种类丰富性能卓越
1) 数字量输入输出
. 数字量输出支持浪涌保护，节省外接浪涌保护器成本。
. 数字量输入支持type1和type3，ON信号电压11V起，适配更多类型传感器。
. 数字量输入模块兼容NPN/PNP型输入，方便客户灵活使用。
2) 模拟量输入输出
. 模拟量电压输入输出模块分辨率16位，精度±0.1%(环境温度:25℃)，±0.3%(环境温度:-20~60℃)
. 模拟量电压输入通道耐压±30V，模拟量电流输入通道耐流±30mA。
. 模拟量电压输入通道支持钳位保护可承受浪涌冲击，稳定性更强。
3) 温度输入
. 支持热电阻/热电偶/电阻可选，广泛应用于各种工业场景的温度检测，常用于液温检测，如食品，新能源等行业。
. 连接热电阻 Pt100/Pt200/Pt500/Pt1000/Ni100/Ni1000等类型传感器，电阻15Q~3kQ，分辨率16位，精度±0.1%(环境温度:25℃)，±0.3%(环境温度:-20~60℃)。
. 连接热电偶B/E/J/K/S等类型传感器，分辨率16位，精度±0.3%(环境温度:25C)，±0.5%(环境温度:-20~60℃)。
4) 高速计数
. 可外接1路24V增量式编码器、光栅或磁栅尺，适用于各种需要对位置、速度进行测量和监控的工业场景。
. 最大计数频率1MHz，计数误差1ppm
6、产品型号一览表
输入电源DC24V(0.6A),总线输出DC5V(2A),CC-Link Ver1/2远程设备站,占用4站，156K/625K/2.5M/5M/10Mbps,最大扩展32个模块。
. LR1-CCB CC-Link lE Field 网络Basic耦合器
输入电源DC24V(0.6A),总线输出DC5V(2A),CC-Link IE Field网络Basic远程站,10/10OMbps,最大扩展32个模块。
. LR1-CCT CC-Link IE TSN网络耦合器
输入电源DC24V(0.6A)，总线输出DC5V(2A),Class B/A Ver2.0远程站,100M/1Gbps,最大扩展32个模块。
. LR1-X8D 8点数字量输入模块
8点, DC24V输入,NPN/PNP。
.LR1-X16D 16点数字量输入模块
16点, DC24V输入,NPN/PNP。
. LR1-Y8TN 8点晶体管NPN输出模块
8点, DC24V(0.5A),晶体管NPN输出。
. LR1-Y16TN 16点晶体管NPN输出模块
16点,DC24V(0.5A),晶体管NPN输出。
. LR1-Y8TP 8点晶体管PNP输出模块
8点, DC24V(0.5A),晶体管PNP输出。
. LR1-Y16TP 16点晶体管PNP输出模块
16点, DC24V(0.5A),晶体管PNP输出。
. LR1-Y4R 4点继电器输出模块
4点, AC220V/DC24V(2A),继电器输出。
. LR1-4ADI 4路模拟量电流输入模块
4ch,输入DCO…20mA,分辨率:16bit,转换速度:230us/ch,300us/4ch。
. LR1-4ADV 4路模拟量电压输入模块
4ch,输入DC-10…10V,分辨率:16bit,转换速度:230us/ch,380us/4ch。
. LR1-4TD 4路温度输入模块
4ch,输入B/E/J/K/S等热电偶,或Pt100/Pt200/Pt500/Pt1000/Ni100/
Ni1000等热电阻,15Q~3kQ电阻，分辨率16位。
. LR1-4DAI 4路模拟量电流输出模块
4ch,输出DCO…20mA,分辨率:16bit,转换速度:200us/ch,200us/4ch。
. LR1-4DAV 4路模拟量电压输出模块
4ch,输出DC-10…10V,分辨率:16bit,转换速度:200us/ch,200us/4ch。
. LR1-1HC 1路高速计数模块
1ch编码器输入,最高频率1Mbps,DC24V,NPN/PNP,支持高速探针输入和高速比较输出。
. LR1-EPS 扩展电源模块
输入电源DC24V(0.5A)，总线输出DC5V(2A)。
