三菱PLC模块L60TCTT4-CM的外部配线及连接
三菱PLC模块L60TCTT4-CM的外部配线及连接
时间:2016-05-20 来源:未知 作者:admin 点击:2743次
三菱PLC模块L60TCTT4-CM的外部配线及连接(L60TCTT4外部连接、L60TCTT4-CM外部连接)

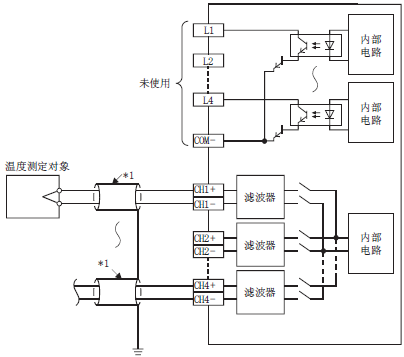

1、温度输入模式时
*1 电缆必须使用带屏蔽的补偿导线。
2、温度调节模式时

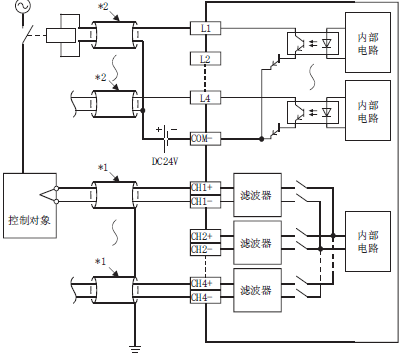

1)、标准控制时
*1 电缆必须使用带屏蔽的补偿导线。
*2 必须使用带屏蔽的电缆。

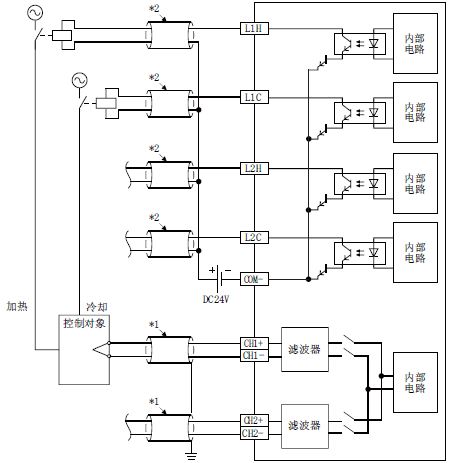

2)、加热冷却控制时
*1 电缆必须使用带屏蔽的补偿导线。
*2 必须使用带屏蔽的电缆。
==========================要点说明======================

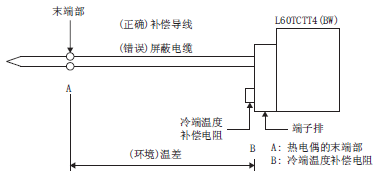

热电偶的电缆应使用补偿导线。未使用补偿导线时，如果冷端温度补偿电阻与热电偶的末端部之间有间距，由于(环境)温差有可能导致温度测定值(PV)异常。
=======================================================
1、温度输入模式时
*1 电缆必须使用带屏蔽的补偿导线。
2、温度调节模式时
1)、标准控制时
*1 电缆必须使用带屏蔽的补偿导线。
*2 必须使用带屏蔽的电缆。
2)、加热冷却控制时
*1 电缆必须使用带屏蔽的补偿导线。
*2 必须使用带屏蔽的电缆。
==========================要点说明======================
热电偶的电缆应使用补偿导线。未使用补偿导线时，如果冷端温度补偿电阻与热电偶的末端部之间有间距，由于(环境)温差有可能导致温度测定值(PV)异常。
=======================================================
