三菱PLC A/QnA系列CPU以程序替换为Q系列CPU
将三菱PLC A系列CPU以及QnA系列CPU的程序、注释等替换为Q系列的操作是通过GX Developer的“可编程控制器类型更改”进行。
1、ACPU至QCPU的程序转换步骤概述

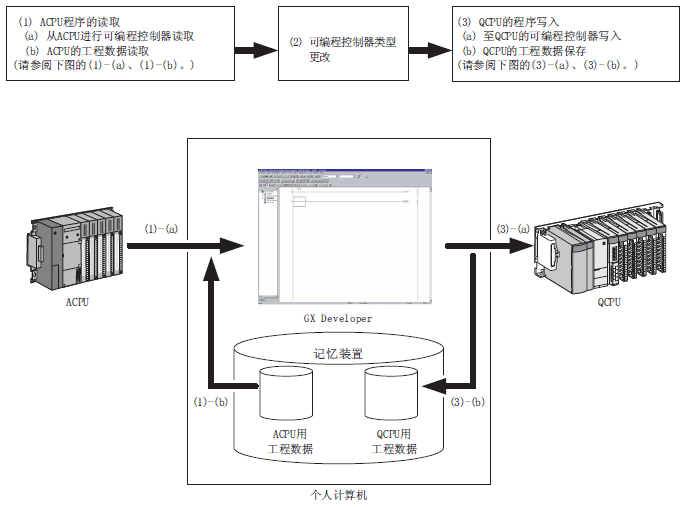

程序的转换按照下图的(1)→(2)→(3)的顺序实施。
(1) 为转换源数据的读取处理。
(2) 为通过可编程控制器类型更改操作从ACPU程序转换为QCPU 程序。
(3) 为转换后数据的写入处理。
2、可编程控制器类型更改的操作
可编程控制器类型更改是指，对读取到GX Developer 中的数据的对象可编程控制器进行更改的功能。
由于部分未能自动转换的指令将变为OUT SM1255(高性能型QCPU时)/OUTSM999(基本型QCPU时)，因
此应在转换后的程序中对这些指令或者SM1255/SM999 软元件进行查找后，进行手动转换。
此外，对于智能功能模块、网络模块，需要对程序、参数进行重新审核。
(1) 通过GX Developer 进行ACPU 转换的允许范围
下表中记述了从ACPU转换为其它可编程控制器的转换允许范围。如下表所示范，可以进行从ACPU至所有可编程控制器CPU 的可编程控制器类型更改。
(2) GX Developer 的操作
(a) 选择“Project(工程)”菜单的“Change PLC type(可编程控制器类型更改)”
(b) 在“Change PLC type(可编程控制器类型更改)”对话框中对转换后的可编程控制器类型进行指定。

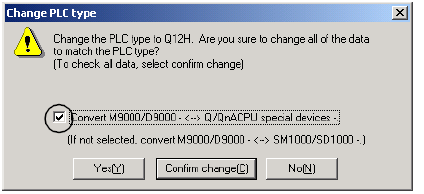

(c) 选择特殊继电器/寄存器的转换方法
指定特殊继电器/ 寄存器(ACPU:M9000/D9000 系列) 的软元件的转换目标。
对“执行M9000/D9000 系列←→ Q/QnACPU 用软元件转换。”进行勾选。
·有勾选: 转换为Q 专用软元件。
·无勾选: 转换为A 兼容(SM1000/SD1000 系列)。
此外，选择了基本型QCPU 时，固定为有勾选。
进行软元件转换目标指定时建议选择“有勾选”。
进行了软元件转换目标指定后，点击[Yes(是)] 或者[Confirm change(更改确认)]按钮，实施可编程控制器类型更改。
·[是] : 在实施过程中无需进行用户确认。
·[更改确认] : 对更改内容进行用户确认后实施。
