三菱PLC FX3S高速计数器的种类及动作分析

三菱PLC FX3S高速计数器的种类及动作分析

     FX3S高速计数器的输入使用基本单元的输入端子(X000~X007)，可以进行最大60kHz(单相)的计数。但是，不作为高速计数器使用的输入端子，可以作为通用输入使用。
1、计数的种类及动作
    FX3S PLC中，有32位的增减计数器(单相单计数、单相双计数和双相双计数)。此外，高速计数器中，还有可以选择外部复位输入端子和外部启动输入端子(开始计数)的计数器。

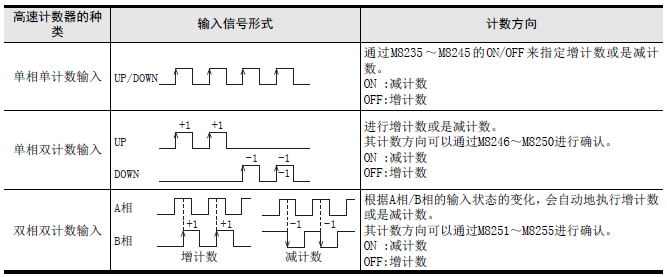

   有关高速计数器的种类(单相单计数、单相双计数以及双相双计数)和输入信号(波形)如下所示。

2、关于高速计数器的软元件的记载
   有一些高速计数器，通过与特殊辅助继电器组合使用，可以切换输入端子的分配。这些高速计数器的软元件如下所示进行了区分。编程的时候，请注意不可以输入(OP)。

3、连接设备时的注意事项
   根据所要连接的端子，可以连接下表中相应输出形式的编码器。(由于电气相位特性的缘故，有时候可能不能正常动作，所以请务必事先确认规格)此外，电压输出型和绝对编码器不可以与高速计数器的输入连接。
