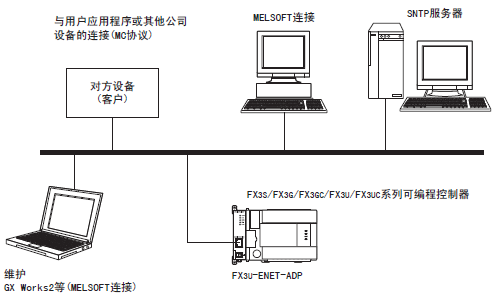

1、FX3U-ENET-ADP整体构成
构成设备一览
┌───────┬──────────┬───────────────────┐
│产品名称 │型号 │备注 │
├───────┼──────────┼───────────────────┤
│以太网适配器 │FXsu-ENET-ADP │ │
├───────┼──────────┼───────────────────┤
│可编程控制器 │FX3S/FX3G/FX3GC/FX3u│ │
│ │/FX3UC可编程控制器 │ │
├───────┼──────────┼───────────────────┤
│计算机软件 │GX Works2 │可编程控制器编程用软件。 │
│ │ │也可进行以太网适配器的各种设定。 │
├───────┼──────────┼───────────────────┤
│计算机 │ │ │
├───────┼──────────┼───────────────────┤
│集线器(HUB) *1│ │请使用工业用产品。 │
├───────┼──────────┼───────────────────┤
│SNTP服务器*2 │ │ │
├───────┼──────────┼───────────────────┤
│各种对方设备 │ │MC协议支持设备 │
├───────┼──────────┼───────────────────┤
│以太网电缆 │ │10BASE-T连接时:3类别以上(STP电缆*3) │
│ │ │100BASE-TX连接时:5类别以卜(STP电缆*3) │
└───────┴──────────┴───────────────────┘
*1. 直接连接(简单连接)时等情况， 不使用集线器。
*2. 时间信息服务器
*3. 带屏蔽的双绞电缆
2、FX3U-ENET-ADP构建网络所需的设备
以下说明网络的构成设备。
此外， 网络的设置工程需要采取充分的安全措施， 请委托专门业者进行。
将以太网适配器与网络连接时，可使用10BASE-T或100BASE-TX。
10BASE-T与100BASE-TX、全双工/半双工通信模式的判断由以太网适配器根据集线器来进行。(自动协商功能)
与不具备自动协商功能的集线器连接时， 请将集线器侧设置为半双工通信模式。
1) 利用100BASE-TX连接
请使用满足IEEE802.3 100BASE-TX规格的设备。(关于集线器及和集线器连接使用的设备)
a 带屏蔽的双绞线电缆(STP电缆)、5类线以上
集线器和以太网适配器的连接， 请使用直连型电缆。(以太网适配器和对象设备不经过集
线器直接连接时，为交叉电缆连接。但是，使用交叉电缆直接连接以太网适配器和对
象设备， 除以太网适配器之间的连接外， 无法保证正常运行。)
b RJ45插头
c 100Mbps用集线器
2) 利用10BASE-T连接
请使用满足IEEE802.3 10BASE-T规格的设备。(关于集线器及和集线器连接使用的设备)
a 带屏蔽的双绞线电缆(STP电缆)、3类线以上
集线器和以太网适配器的连接， 请使用直连型电缆。
(以太网适配器和对象设备不经过集线器直接连接时， 为交叉电缆连接。)
b RJ45插头
c 10Mbps用集线器
