三菱A800逆变器模块及整流桥模块的检查方法

三菱变频器A800系列的逆变器模块及整流桥模块的检查方法
◆准备
  • 拆下与外部连接的电源线 (R/L1、S/L2、T/L3) 和电机连接线 (U、V、W)。
  • 准备好万用表。(使用*100Ω电阻档。)
◆检查方法
  在变频器的端子排R/L1、S/L2、T/L3、U、V、W、P/+ 和 N/- 处，交换万用表的极性，测量它们的导通状态，便可判断其是否良好。

备注
  • 测量时必须确认平滑电容器放电以后才能进行。
  • 不导通时，一般显示∞的值。由于受平波电容器影响，导通瞬间可能不显示∞。导通时，显示几Ω~几十Ω不等。
    由于模块型号、万用表种类等不同，数值也不一定相同，但如果各项数值基本相等，则可判断为良好。

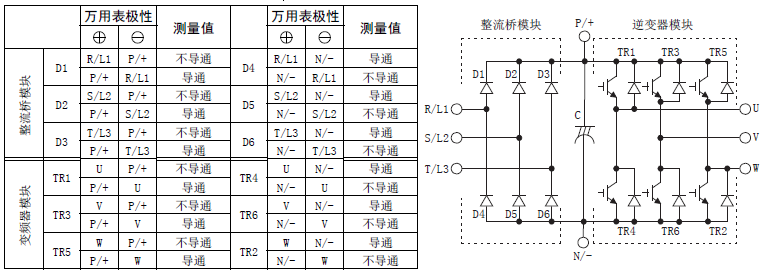

◆模块元件号和被检查的端子
