三菱PLC FX系列常见的几种输出形式

三菱PLC FX系列常见的几种输出形式(梯形图结构)有：并行输出、纵接输出、多路输。
以下用图解的方式分别说明这几种输出形式的解释：

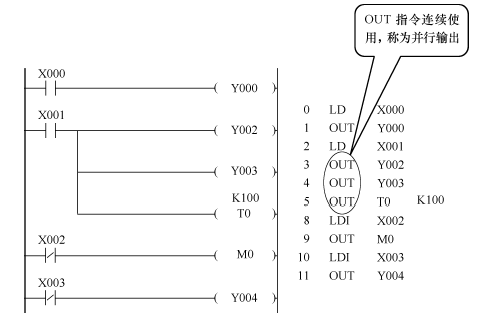

1、并行输出
   如下图所示，在同样的驱动条件下。OUT指令连续使用了3次。这种OUT指令连续使用若千次(相当于线圈并联)的输出形式称为并行输出。

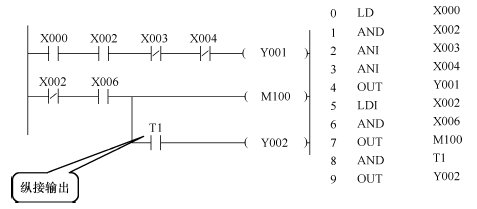

2、纵接输出
   如下图中，OUT M100指令之后，再通过T1的常开触点去驱动Y2。这种在OUT指令之后，再通过其他触点去驱动其他线圈的方式称为纵接输出。

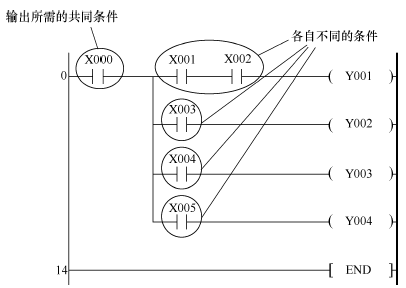

3、多路输出
   如下图所示，各个输出线圈除了有相同的条件X0外，还有各自不同的控制条件去控制多个逻辑行。这种一个触点或触点组控制多个逻辑行的输出形式称为多路输出。

   对于多路输出的梯形图，要想把它转换为指令表，需要用到栈指令或主控指令，请参照相应的资料。
