在三菱PLC FX1S上安装功能扩展板的具体分析
三菱PLC FX1S可通过RS232C/422/485等通信方式与外部设备进行通讯，可以作为扩展模拟定时器容量功能的特殊用途之用。

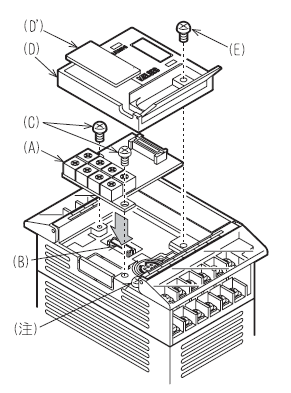

功能扩展板的安装图如下
(A):功能扩展板
(B):选件连接用插口
(C):选件板固定用自攻螺钉M3*2个(选件板附带)
(D):选件板用盖板(选件板附带)
(E):盖板固定用自攻螺钉M3(选件板附带)
.将功能扩展板(A)连接到选件连接用插口(B)上。
.用2个选件板固定自攻螺钉(C)把选件板固定在FX1S上(拧紧扭矩:0.3~0.6N·m)
.把FX1S基本单元盖板改为选件板用盖板(D)安装在FX1S上。
安装时为了使选件板的连接器(电位器)露出来，请用钳子把(D')取下。
注：使用FX1N-CNV-BD(http://www.fx-plc.com/fx1nplc/5537615.html)时，不必把D’取下。
.(E)如果使用上盖板固定用自攻螺钉则可固定上盖板(拧紧扭矩:0.3~0.6N·m)
注意事项:请在电源OFF状态下安装功能扩展板。
使用功能扩展板时，可与存储盒或FX1N-5DM同时使用。
请在电源OFF状态下，安装存储盒和FX1N-5DM .

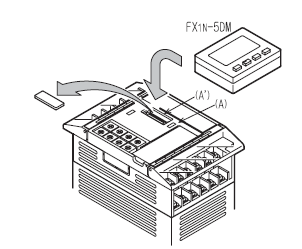

1、选件板和显示模块的并用
(A):选件板用上盖板。
.用镊子等把选件板用上盖板(A)右端的(A’)除去。
.把FX1N-5DM装在FX1S上。
2、选件板和存储盒的并用。
使用存储盒时，把上图(A)的上盖板从可编程控制器上取下，装上存储盒。
注意事项:
存储盒只能执行程序读写(装载功能)。不可一直安装在上面作为存储器使用。
