三菱Q系列MELSECNET/H出错代码列表
三菱PLC Q系列MELSECNET/H出错代码列表
当使用循环传送不能进行数据链接时，或当使用顺控程序或GX Developer的指令的瞬时传送不能正常进行通讯时，出错代码(十六进制)存储在特殊链接寄存器中或显示在GX Developer系统监视器上。
1、当不能进行数据链接时的出错代码存储
当在循环传送中不能进行数据链接时，应该检查下列链接特殊寄存器:
1) SW0048：接力棒传递中断的原因
2) SW0049：数据链接传送停止的原因
3) SW0055：参数(2)
2、用GX Developer检查出错代码

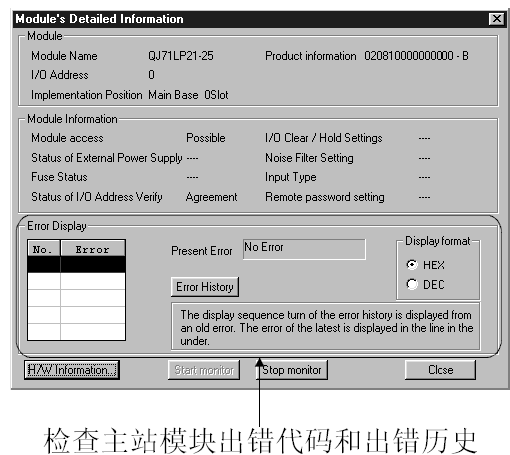

在系统监视屏幕的底部显示目标PLC中发生的错误。更改连接目标的指定，检查网络上的其它PLC。
检查下一页上项目(3)中描述的软元件数据，通过顺控程序看瞬时指令的出错代码。
远程主站系统监视器
远程I/O站系统监视器
当远程I/O网络起动时，如果远程主站起动比远程I/O站还早，则在远程I/O站处发生错误且出错时间显示为2000年0月00日0:0:0。同时，如果由于电缆断裂或其它原因而中断通讯的话，则通讯中断后，时间数据不会更新。
3、瞬时指令出错代码存储位置
瞬时指令执行期间生成的出错代码存储在下列软元件数据中。
瞬时传送的出错代码也存储在链接特殊寄存器SW00EE至SW0FF中。
1) REMFR……SW31(当使用通道1时)
2) REMTO……SW33(当使用通道2时)
……SW35(当使用通道3时)
……SW37(当使用通道4时)
……SW39(当使用通道5时)
……SW3B(当使用通道6时)
……SW3D(当使用通道7时)
……SW3F(当使用通道8时)
3) READ, WRITE3……控制数据完成状态(S1)+1
4) 错误代码说明表(部分)
┌──┬────────────────┬──────────────────────┐
│编号│初始化状态 │纠正措施 │
├──┼────────────────┼──────────────────────┤
│F101│初始化状态 │进行设置，把SB0047(接力棒传递状态)和SB0049 │
├──┼────────────────┤(数据链接状态)设置成OFF(正常)。当接力捧传递 │
│F102│初始化状态 │和数据链接返回正常时出错编号自动变为OFF。 │
├──┼────────────────┤ │
│F103│初始化状态(在线测试期间) │ │
├──┼────────────────┤ │
│F104│控制站/子控制站换位状态 │ │
├──┼────────────────┤ │
│F105│初始化状态 │ │
├──┼────────────────┼──────────────────────┤
│F106│控制站/子控制站换位状态 │检查控制站的电源、电纹和CPU状态。 │
├──┼────────────────┼──────────────────────┤
│F107│接力棒传递出错(接力棒丢失) │检查线路状态，诸如电缆是否故障或 │
│ │ │是否安装终端电阻以及站是否接通电源。 │
├──┼────────────────┼──────────────────────┤
│F108│接力棒传递出错(重复接力捧) │用设置检查测试对重复站号和远程主站进行检查。│
│ │ │检查是不是故障电缆,电线断裂,不良的连接器连 │
│ │ │接,连接出错,未安装终端电阻或终端电阻松动等。│
├──┼────────────────┼──────────────────────┤
│F109│初始化状态(在线测试期间) │一切换到在线模式或中止侧试。 │
├──┼────────────────┤ │
│F10A│初始化状态(在线测澎离线环路侧试)│ │
├──┼────────────────┼──────────────────────┤
│F10B│重复站号出错 │纠正站号。 │
├──┼────────────────┼──────────────────────┤
│F10C│重复控制站出错 │纠正控制站设置。 │
├──┼────────────────┼──────────────────────┤
│F10D│离线状态 │切换到在线。 │
├──┼────────────────┼──────────────────────┤
│F10E│超过接收出错重试次数 │检查看是不是故障电绞、硬件出错、噪音、 │
├──┼────────────────┤接线出错、未安装终端电阴(当使用总线时) │
│F10F│超过发送出错重试次数 │和重复站号和远程主站的原因。 │
├──┼────────────────┤ │
│F110│超时出错 │ │
├──┼────────────────┼──────────────────────┤
│F111│相应站出错 │审查相应站状态以及参数和开关设置(检查参数设 │
│ │ │置是否出错，或远程主站上相应站设置是否正确) │
├──┼────────────────┼──────────────────────┤
│F112│故障环路状态 │检查是不是故障电绞、硬件出错、嗓音、接线 │
│ │ │出错或重复站号和控制站的原因。 │
│ │ │在MELSECNETIH远程I/O网络中MELSECNET/10网 │
│ │ │络模块不是一起存在的吗? │
├──┼────────────────┼──────────────────────┤
│F113│发送故障 │等一会儿并再次执行。如果重试时发生错误，则 │
│ │ │进行检查，看是不是故障电缆/硬件出错/嗓音/接 │
│ │ │线出错/未安装终端电阻(当使用总线时)和重复站 │
│ │ │号和控制站的原因。审查参数和开关设置。 │
├──┼────────────────┼──────────────────────┤
│F114│发送故障 │等一会儿并再次执行。如果重试时发生错误，则 │
│ │ │进行检查，看是不是故障电缆/硬件出错/嗓音/未 │
│ │ │安装终端电阻(当使用总线时)和重复站号和控制 │
│ │ │站的原因。 │
├──┼────────────────┼──────────────────────┤
│F117│发送故障 │检查看是不是故障电缆/硬件出错/嗓音/未安装终 │
│ │ │端电(当使用总线时)的原因 │
├──┼────────────────┼──────────────────────┤
│F118│初始化状态(接力棒再生) │等待,直到SB0047(接力棒传递状态)/ │
│ │ │SB0049(数据链接状态)变为OFF(正常)。 │
├──┼────────────────┼──────────────────────┤
│F11A│发送故障(多路传送被停止) │等一会儿并再次执行。 │
├──┼────────────────┼──────────────────────┤
│F11B│处于断开状态 │审查参数和开关设置(检查参数设置是否出错，或 │
│ │ │远程主站上相应站设置是否正确)。检查看是不是 │
│ │ │故障电缆/硬件/嗓音/接线出错和重复站号和远程 │
│ │ │主站的原因 │
└──┴────────────────┴──────────────────────┘
