三菱iQ-R系列PLC输入输出模块使用时的注意事项

三菱iQ-R系列PLC输入输出模块使用时的注意事项
1、使用DC输入模块时的注意事项
   反电动势的防范措施

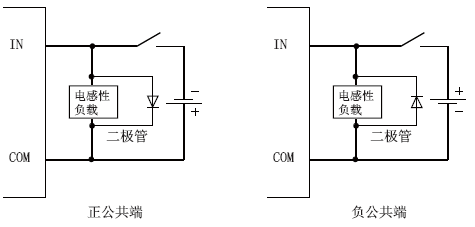

   连接电感性负载的情况下，应对负载并联二极管。应使用满足以下条件的二极管。
   ·反向击穿电压为电路电压的10倍以上
   ·正向电流为负载电流的2倍以上


2、所有输出模块的通用注意事项
  1)、驱动L负载时的最大开关频率
      最大开关频率应使用1秒以上ON及1秒以上OFF。
  2)、连接的负载
      作为输出模块的负载，连接使用了DC/DC转换器的计数器及定时器等的情况下，应选定最大负载电流大于所连接负载的冲击电流的输出模块。以连接负载的平均电流选定时，输出模块的ON时或动作中，根据连接负载会以一定周期流过冲击电流，可能导致模块故障。需要以连接负载的平均电流选定模块的情况下，为了减小冲击电流的影响，应进行以下处理之一。

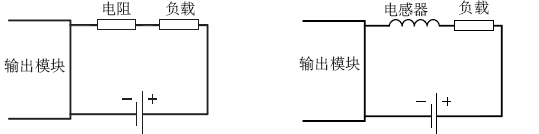

     ·对负载串联电阻。                ·对负载串联电感器。

3、使用晶体管输出模块时的注意事项
  1)、反向电流的防范措施
    进行以下连接的情况下，输出元件将流过反向电流，可能导致故障。
    配线时应按下图所示安装二极管。

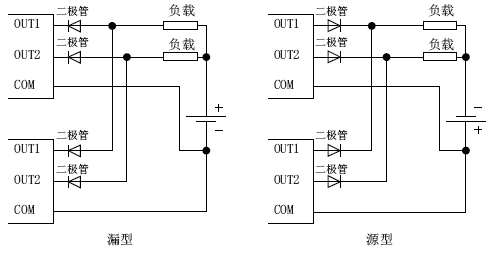

   ·并联晶体管输出模块的情况下

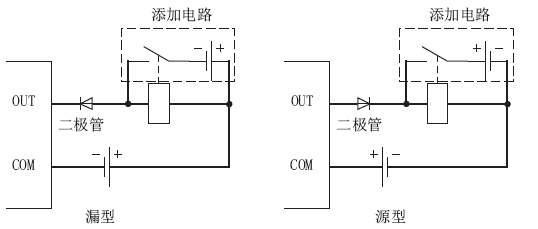

   ·与晶体管输出模块并联另一个电路的情况下

  2)、反电动势的防范措施

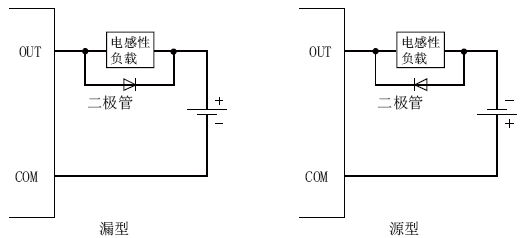

   连接电感性负载的情况下，应对负载并联二极管。
   应使用满足以下条件的二极管。
   .反向击穿电压为电路电压的10倍以上
   .正向电流为负载电流的2倍以上

  3)、关于输出模块元件的保护
    对输出模块的端子施加了过大噪声的情况下，由于输出单元的保护动作，输出有可能变为ON。通过实施下述对策等，避免输出模块的端子问电压超出使用负载电压范围。
   ·使用继电器的等的电感性负载的情况下，在负载侧也需要浪涌抑制器。应参考反电动势的对策内容，实施对策。
   ·应避免动力线与I/O线捆扎在一起，以防止进入过大噪声。
4、使用触点输出模块时的注意事项
   使用触点输出模块时的情况下，应考虑以下几点。
  ·继电器寿命(触点开关寿命)
  ·连接负载对继电器寿命的影响
  ·反电动势的防范措施
  1)、继电器寿命(触点开关寿命)
   适用模块……RY1OR2
   继电器的寿命根据模块的使用环境而变化。使用模块时应考虑模块的使用环境。
   以下的继电器寿命曲线是实际使用值而非保证值。实际的触点开关寿命可能短于继电器寿命曲线，因此应更换为留有充分余量的模块。
  2)、连接负载对继电器寿命的影响
   根据连接负载的种类及其冲击电流特性，继电器的寿命可能大大短于继电器寿命曲线。
   此外，连接负载引发的冲击电流可能导致模块触点触点融焊。为了防止继电器寿命缩短、触点融焊，应采取以下防范措施。
  ·考虑冲击电流变大因素，选定负载时应使连接负载的冲击电流不大于模块的额定电流值。
  ·在模块外部连接可耐受冲击电流的继电器。
   选定负载时，应使冲击电流i及额定电流IO不大于所用模块规格的额定开关电流中记载的值。根据负载，冲击电流的流过时问
有可能较长。
  3)、反电动势的防范措施
   为了延长触点寿命，防止触点断开时的噪声，抑制电弧放电引起的碳化物及硝酸的生成，应设置触点保护电路。如果未正确设置电路，将容易产生触点融焊。设置触点保护电路的情况下，有可能产生恢复时间延迟。
