三菱iQ-R系列PLC I/O模块各部分的名称详细说明

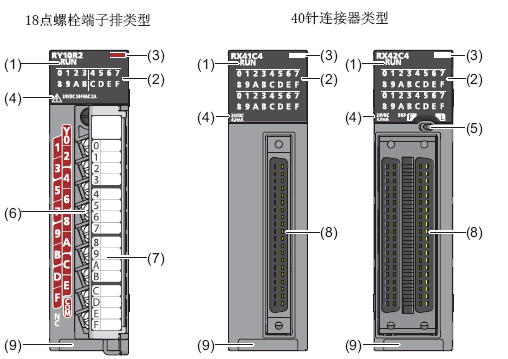

三菱iQ-R系列PLC输入输出模块各部分的名称详细说明、解释、型号的意义如下：
┌──┬────────┬─────────────────────────────┐
│编号│名称 │内容 │
├──┼────────┼─────────────────────────────┤
│(1) │RUN LED │显示运行状态。 │
│ │ │亮灯 运行中 │
│ │ │熄灯 5V电源断开时 │
├──┼────────┼─────────────────────────────┤
│(2) │输入输出显示LED │显示输入输出状态。 │
│ │ │亮灯 输入输出信号ON时 │
│ │ │熄灯 输入输出信号OFF时 │
├──┼────────┼─────────────────────────────┤
│(3) │识别标记 │浅灰色：输入 │
│ │ │浓橙色：输出 │
├──┼────────┼─────────────────────────────┤
│(4) │额定显示 │显示额定电压及愉入电流或输出电流。 │
├──┼────────┼─────────────────────────────┤
│(5) │显示切换开关*1 │·输入模块或输出模块的情况下是64点模块的前半32点及后半 │
│ │ │ 32点的LED显示切换用开关。 │
│ │ │·输入输出混合模块的情况下是输入及输出的LED显示切换用开关 │
├──┼────────┼─────────────────────────────┤
│(6) │端子排 │是18点螺拴端子排。 │
├──┼────────┼─────────────────────────────┤
│(7) │端子排盖板 │ 是用于防止通电时触电的盖板。 │
├──┼────────┼─────────────────────────────┤
│(8) │外部设备连接 │是用于连接外部设备等的输入输出信号线的连接器。 │
│ │连接器(40针) │ │
├──┼────────┼─────────────────────────────┤
│(9) │生产信息显示部 │显示模块的生产信息(16位)。 │
└──┴────────┴─────────────────────────────┘
备注：
*1 显示切换开关的操作应通过手指进行。手指操作困难的情况下，应使用细长形的笔尖等。此时，应注意防止损伤模块。请勿使用螺丝刀等的工具，否则可能导致开关部破损
