三菱PLC iQ-R输入输出模块的型号阅读方法
三菱PLC iQ-R输入输出模块的型号阅读方法(输入输出型号名称解释)及型号的意义说明

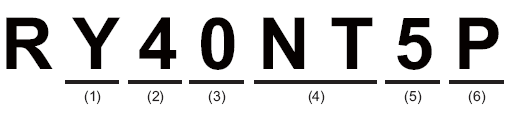

1、输入模块或输出模块的型号说明
2、输入输出混合模块的型号说明
┌──┬────┬──┬───────────────────────┐
│编号│项目 │符号│规格 │
├──┼────┼──┼───────────────────────┤
│(1) │模块类型│X │输入 │
│ │ ├──┼───────────────────────┤
│ │ │Y │输出 │
│ │ ├──┼───────────────────────┤
│ │ │H │输入输出混合 │
├──┼────┼──┼──────────┬────────────┤
│ │ │ │输入模块 │输出模块 │
│ │ │ ├──────┬───┼──────┬─────┤
│ │ │ │AC输入 │DC输入│触点输出 │晶体管输出│
├──┼────┼──┼──────┼───┼──────┼─────┤
│(2) │电怅规格│1 │AC100~120V │ - │DC24V/AC240V│ │
│ │ ├──┼──────┼───┼──────┼─────┤
│ │ │4 │ │DC24V │ │DC12~24V │
├──┼────┼──┼──────┴───┴──────┴─────┤
│(3) │输入输出│0 │16点 │
│ │点数 ├──┼───────────────────────┤
│ │ │1 │32点 │
│ │ ├──┼───────────────────────┤
│ │ │2 │64点 │
├──┼────┼──┼───────────────────────┤
│(4) │输入输出│无 │AC输入 │
│ │形式 ├──┼───────────────────────┤
│ │ │C │DC输入(正公共端/负公共端共用) │
│ │ ├──┼───────────────────────┤
│ │ │NT │晶体管输出(漏型) │
│ │ ├──┼───────────────────────┤
│ │ │PT │晶体管输出(源型) │
│ │ ├──┼───────────────────────┤
│ │ │R │触点输出 │
├──┼────┼──┼───────┬───────────────┤
│ │ │ │输入模块 │输出模块 │
│ │ │ ├───┬───┼────┬──────────┤
│ │ │ │AC输入│DC输入│触点输出│晶体管输出 │
├──┼────┼──┼───┼───┼────┼──────────┤
│(5) │电流规格│1 │ - │ - │ - │0.1A │
│ │ ├──┼───┼───┼────┼──────────┤
│ │ │2 │ - │ - │2A │0.2A │
│ │ ├──┼───┼───┼────┼──────────┤
│ │ │4 │ - │4mA │ - │ - │
│ │ ├──┼───┼───┼────┼──────────┤
│ │ │5 │ - │ - │ - │0.5A │
│ │ ├──┼───┼───┼────┼──────────┤
│ │ │7 │ - │7mA │ - │ - │
├──┼────┼──┼───┴───┴────┴──────────┤
│(6) │扩展规格│P │带保护功能 │
└──┴────┴──┴───────────────────────┘
以上是三菱iQ-R系列PLC的输入/输出模块名称解释，更多三菱PLC、三菱变频器、三菱PLC编程软件、三菱PLC视频教程、三菱PLC编程手册等相关资料，请登录广州圆丰自动化科技有限公司网 http://www.fx-plc.com
