三菱Q系列MELSECNET/H系统的多节点I/O网络配置

三菱PLC Q系列MELSECNET/H系统的多节点I/O网络配置

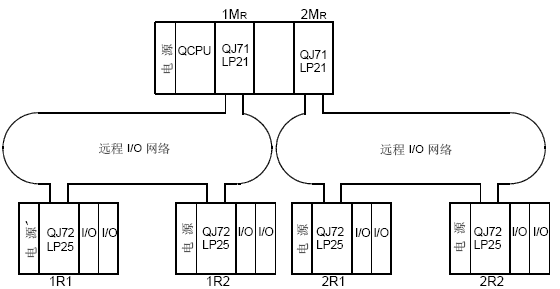

1、多节点I/O网络配置
   多I/O网络系统是一个有许多网络连接在一起的网络系统。
   进行设置，使网络编号不互相重熨。如果没有垂复，设置可以在从1到239范围内在所有地方进行。
   在QCPU上，最多可以安装4个网络模块。

2、设置项目

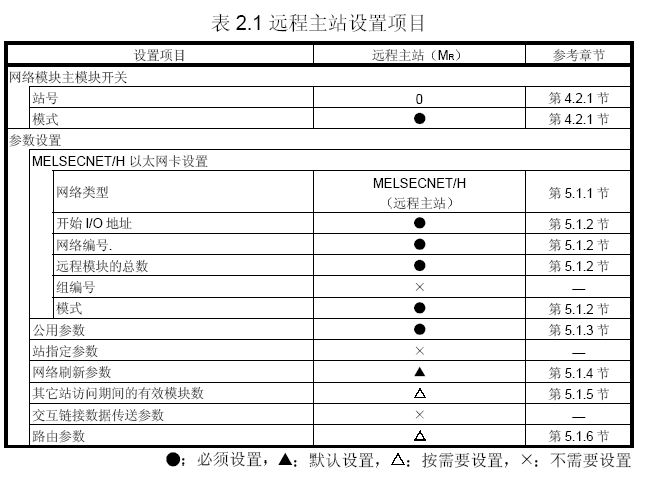

  (1) 表2.1表示远程主站(MR)的主站模块主模块的设置项目和从GX Developer进行的参数设置。

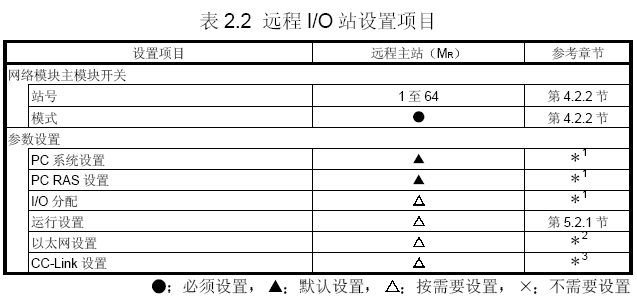

  (2) 表2.2表示远程I/O站(R)的远程I/O模块主模块的设置项目和从GX Developer进行的参数设置项日。

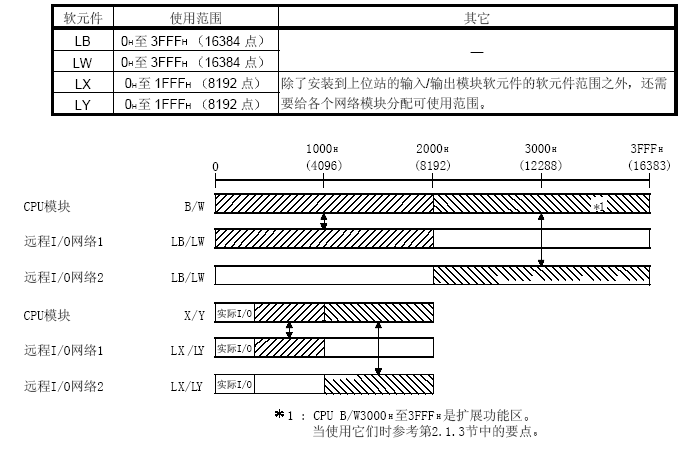

3、可使用软元件范围
   远程I/O网络可以在其网络中使用以下软元件范围。
