三菱PLC Q系列MELSECNET/H网络的单个远程I/O网络配置

三菱PLC Q系列MELSECNET/H系统的单个远程I/O网络配置
1、配置

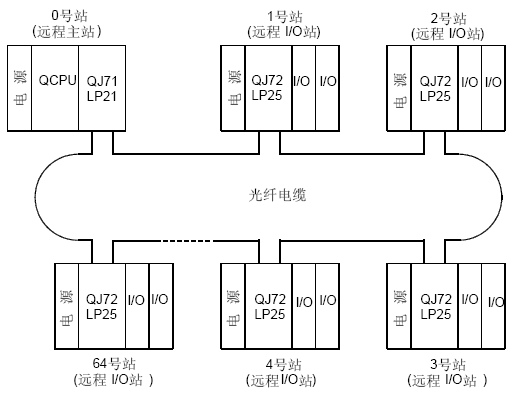

  (1) 光纤环路系统
      64个远程I/O模块可以连接到远程主站。
      一定要把远程主站的站号设置为0。

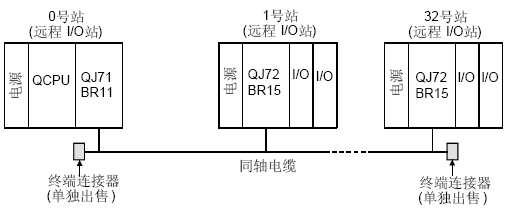

  (2) 同轴电缆总线系统
      32个远程I/O站可以连接到远程主站。
      一定要把远程主站的站号设置为0。

2、设置项目

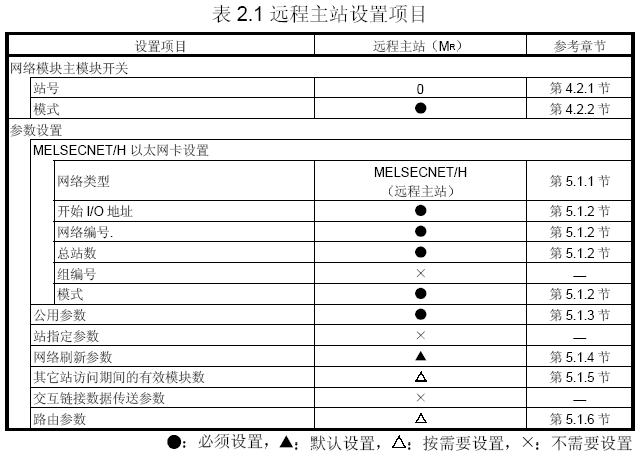

 (1) 表2.1表示远程主站(MR)的主站模块主模块的设置项目和从GX Developer进行的参数设置项目。

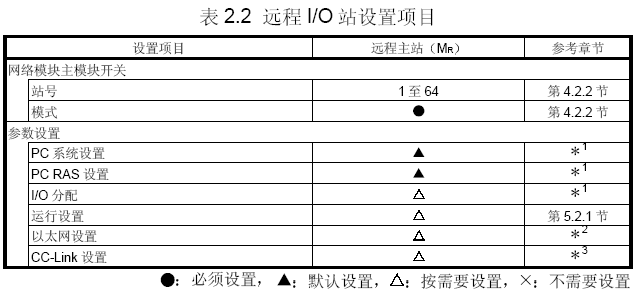

 (2) 表2.2表示远程I/O站(R)的远程I/O模块主模块的设置项目和从GXDeveloper进行的参数设置项目。

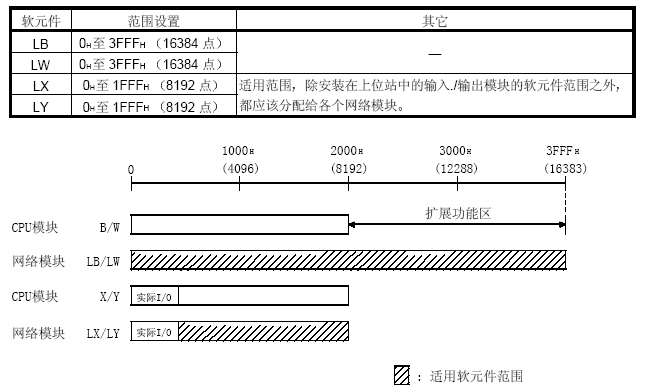

3、可使用软元件范围
   远程I/O网络在其网络中可以使用下列软元件范围。
   这些软元件范围指的是远程主站。

注意：
  当使用16k点的整个软元件范围时，更改安装在远程主站中的CPU模块侧[PLC参数]的[软元件设置]，或使用刷新参数分配不同软元件。
