三菱PLC的运行(RUN)与停止(STOP)两种工作状态

三菱PLC的工作状态
   由PLC的循环扫描工作过程可知，三菱PLC有运行(RUN)与停止(STOP)两种工作状态。

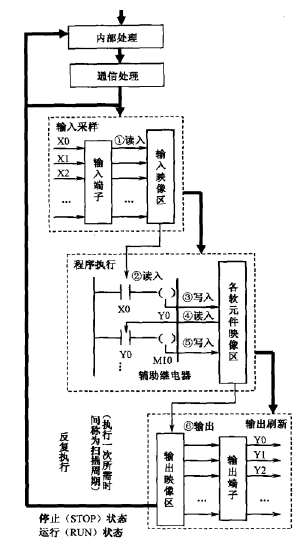

（循环扫描工作过程图）

    上图给出了运行和停止两种状态下PLC不同的扫描过程，在这两个不同的工作状态中，扫描过程所要完成的任务是不尽相同的。
   (1) 运行(RUN)状态。运行状态是执行应用程序的状态，此时不能向PLC写入程序。PLC置于运行状态时，加电后，PLC自动运行，反复执行反映控制要求的用户程序来实现控制功能，直至PLC停机或切换到停止(STOP)工作状态。PLC处于运行(RUN)状态时，共完成PLC一个工作过程的5个阶段的操作。
   (2) 停止(STOP)状态。停止状态使PLC处于用户程序运行停止状态，此时PLC仍将进行内部处理和通信处理两阶段内容，PLC检查CPU模块内部的硬件是否正常，将监控定时器复位，以及完成一些其他内部工作，同时处理各种编程器的通信请求并显示相关内容。此状态一般用于程序的编制与修改。
