三菱PLC Q2ASCPU-S1与Q2ASHCPU-S1系统配置概述
三菱PLC Q2ASCPU-S1和Q2ASHCPU-S1的系统配置概述从以下几点进行分析：

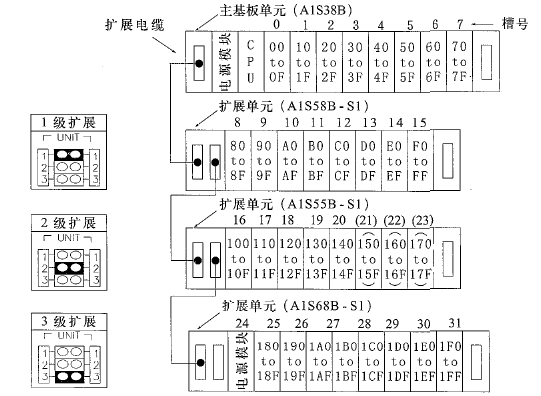

1、系统配置图析：
*以上的图形显示了当16点输人/轴出模块被安装到每个梢时的配置
2、最大扩展级数:三个扩展级
3、最大输入/输出点数:1024个点
4、基板单元:A1S32B,A1S33B,A1S35B,A1S38B,A1S38HB
5、扩展单元:A1S52B(S1),A1S55B(S1),A1S58B(S1),A1S65B(S1),A1S68B(S1),A52B,A55B,A58B,A62B,A65B,A68B
6、扩展电缆:A1SC01B,A1SC03B,A1SC07B,A1SC12B,A1SC30B,A1SC60B, AC06B, AC12B, AC30B,A1SC05NB,A1SC07NB
7、I/O地址号分配(没有I/O地址号分配)：
(1) I/O地址号首先分配给主基板，然后分配给扩展基板。
(2) 在给主基板和扩展墓板分配I/O地址号时，假定每个基板有8个槽。如果主基板使用2/5槽A1S32B/A1S35B，对扩展墓板的I/O地址号在允许一个附加的6/3槽(96点/48点)之后分配。
(3) 将16个点分配给空槽。
(4) 以上的第(2)到第(3)项可以通过I/O分配来修改。关于洋细信息，请参考QnACPU编程手册(基础)。
注意事项：
(1) 当扩展基板AIS52B(S1), AIS55B(S1), A1S58B(S1)和A52B, A55B, A58B被使用时，从主基板的电源模块中提供5VDC,请参考Q2ASCPU用户手册中的17.3部分选择合适的模块。
(2) 请不要使用6米以上(19.68英尺)的扩展电缆。
(3) 当使用一个扩展电缆时，它不应该与主电路相连或者靠得很近。(因为高电压和大电流)。
