三菱PLC FX3uc-32MT-LT-2或FX3uc-32MT-LT的连接步骤详细说明

三菱PLC FX3uc-32MT-LT-2或FX3uc-32MT-LT的连接步骤图解

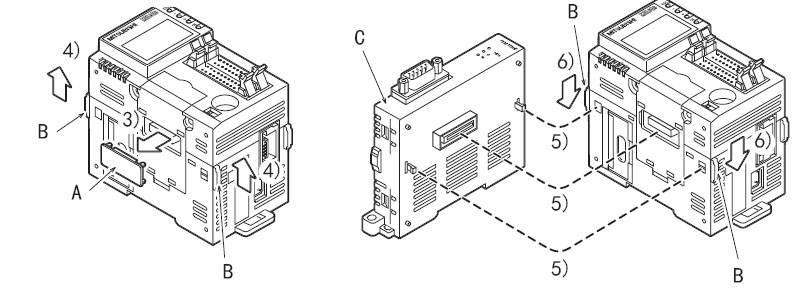

 1)、切断电源，将可编程控制器上连接的电缆全部拆下。
     从DIN导轨上拆下基本单元。(http://www.fx-plc.com)
 2)、请将功能扩展板安装到基本单元上。
 3)、拆下功能扩展板上的连接特殊适配器用的连接器盖板(图A)。
     要在特殊适配器上增加连接时，请将功能扩展板改成特殊适配器。
 4)、滑动基本单元上的特殊适配器连接用卡扣(图B)。要在在特殊适配器上增加连接时，请将基本单元改成特殊适配器。
     (以下的步骤也请同样修改)
 5)、如右图所示，将特殊适配器(图C)连接到基本单元上。
 6)、滑动基本单元上的特殊适配器连接用卡扣(图B)，固定特殊适配器(图C)。

本资料由广州圆丰自动化科技有限公司提供整理，更多三菱PLC连接资料请，请登录 http://www.fx-plc.com
