三菱PLC FX3U系统构成上的规则说明--FX3U扩展连接数
三菱PLC FX3U系统构成上的规则简单说明
FX3U系统构成需要满足以下3点。
一、关于FX3U输入输出点数

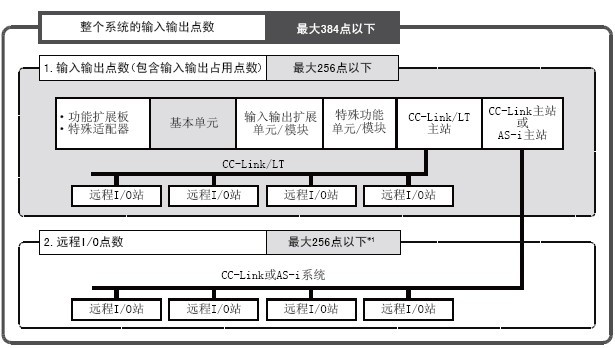

整个系统中,输入输出点数和CC-Link、AS-i系统的远程I/O的合计点数，要在“384点以下”
备注*1、远程I/O点数因网络种类而异，CC-Link最多224点以下，AS-i 最多248点以下
二、FX3U关于特殊扩展设备的连接台数
功能扩展板、特殊适配器、特殊功能单元/模块的允许连接台数，分别如下所示。
1)、特殊适配器最多10台(使用FX3U-CNV-BD以外的功能扩展板时最多9台)
◆ 模拟量特殊适配器 最多4台
◆ 通信特殊适配器 最多2台(使用FX3U-CNV-BD以外的功能扩展板或CF卡特殊适配器时最多1台)
◆ CF卡特殊适配器 最多1台(FX3U-CNV-BD以外的功能扩展板以及通信特殊适配器共使用2台时，不能连接)
◆ 高速输出特殊适配器 最多2台
◆ 高速输入特殊适配器 最多1台
2)、功能扩展板最多1台
3)、输入输出扩展模块
4)、输入输出扩展单元
5)、特殊功能单元/模块最多8台
三、关于三菱PLC FX3U消耗电流的计算

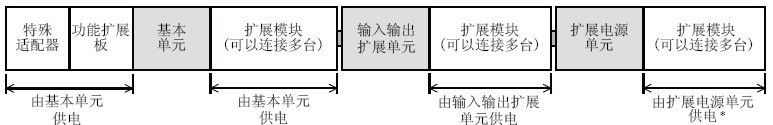

从基本单元、输入输出扩展单元、扩展电源单元的内置电源分别对扩展的设备供电。
内置电源包括DC24V供给电源、DC5V电源、内部DC24V供给电源，根据扩展的产品种类，消耗的电源有所不同。
备注*:将输入扩展模块连接至扩一展电源单元时，输入扩展模块的输入电源由蛟靠近前段的基本单元、或者输入输出扩展单元供电。
以上是三菱PLC FX3U的系统构成规则，更多三菱PLC FX3U资料请登录 http://www.fx-plc.com
