三菱CC-LINK小型远程I/0模块型号的详细解析--三菱cc-link模块型号解释

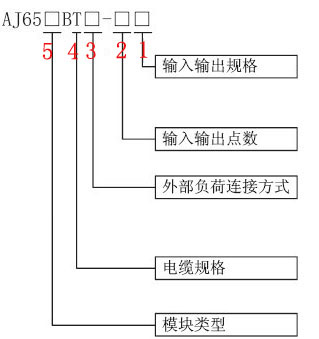

三菱CC-LINK小型远程I/0模块的型号的阅读方法(cc-link型号意义解释)如下所示:
1、输入输出规格
A:AC100V输入
D.DN:DC24V输入(正共集电极/负共集电极共用，或者正共集电极输入)
R:继电器输出
S:触发三极管输出
T:晶体管输出
DE:DC24V输入(负共集电极输入)
DTE:DC24V输入(负共集电极输入)、晶体管输出(源型输出)复合
TE:晶体管输出(源型输出)
DT:DC24V输入(正共集电极输入)、晶体管输出(漏型输出)复合
2、输入输出点数
8：8点
16：16点
32：32点
3、外部负荷连接方式
A2:带8个M12防水连接器输出2线式
A4:带8个M12防水连接器输出2~4线式
A42:带8个M12防水连接器输出2~4线式/输出2线式
B1:端子排1线式
B2、B2N:端子排2线式
B3:端子排3线式
B32:端子排输入3线式/输出2线式
C1:直接安装连接器1线式
C4:直接安装连接器4线式
CF1:FCN连接器1线式
CU2:直接安装连接器2线式
CU3:直接安装连接器3线式
W4:防水连接器4线式
S2:弹簧夹端子排2线式
S3:弹簧夹端子排3线式
S32:弹簧夹端子排输入3线式/输出2线式
CE2:传感器连接器(e-CON) 2线式
CE3:传感器连接器(e-CON) 3线式
CE32:传感器连接器(e-CON)输入3线式/输出2线式
4、电缆规格
T：双绞电缆(CC-Link专用电缆)
5、模块类型
F:薄型防水型
S:小型
V:小型连接器类型
