三菱PLC FX3G、FX3U系列的定位控制概述：

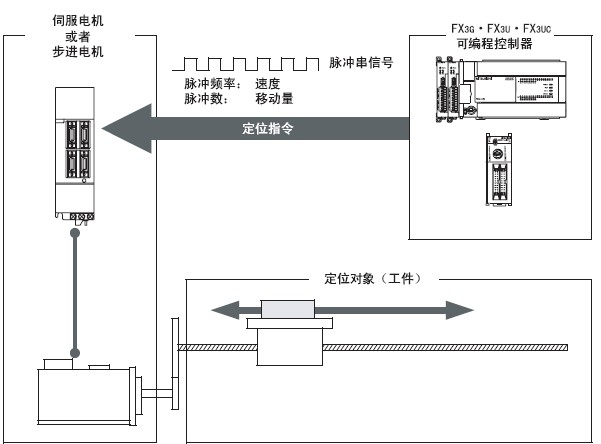

三菱PLC FX3G·FX3u·FX3UC可编程控制器可以向伺服电机、步进电机等输出脉冲信号，从而进行定位控制。脉冲频率高的时候，电机转得快;脉冲数多的时候，电机转得多。用脉冲频率、脉冲数来设定定位对象(工件)的移动速度或者移动量。
三菱PLC FX3G、FX3U控制单元的具体产品有以下：
| 型号名称 | 轴数 | 频率(Hz)(*1) | 控制单位 | 输出方式 | 输出形式 |
| 基本单元(晶体管输出) | |||||
| FX3u.FX3uc 可编程控制器 | 3轴(独立) | 10～100，000（*5） | 脉冲 | 集电极开路方式 | 脉冲+方向 |
| FX3G 可编程控制器 | 3轴(独立)(*3) | 10～100，000（*5） | 脉冲 | 集电极开路方式 | 脉冲+方向 |
| 特殊适配器 | |||||
| FX3U-2HSY-ADP(*2) | 2轴(独立)(*4) | 10～200，000（*5） | 脉冲 | 差动线性驱动方式 | 脉冲+方向 或者正转.反转脉冲 |
*1、请在不超过伺服电机或步进电机最大转速的范围内使用。
*2、只可以连接FX3U可编程控制器。
*3、使用14点、24点型荃本单元时为2轴(独立)。
*4、每台可控制2根轴。可以连接2台，最多控制4根轴。
*5、PLSY指令、PLSV指令可以从1Hz开始设定。
