三菱A系列组件式CPU用外部设备对I/O地址进行赋值
三菱A系列PLC组件式CPU可通过外部设备来控制I/o组件和特殊功能组件的地址赋值，而忽略按插槽号及组件的I/O点数进行的地址赋值。
用外部设备对I/O地址赋值具有如下特点:
(1)用外部设备对I/O地址赋值的功能
(a)当使用5槽基板时，可将原规定按8槽基板对地址赋值所余下的3个槽所占用的I/O点数设为0，以使I/O地址得到充分利用。
(b)为了便于系统的扩展，在对I/O地址赋值时可适当地储备一部分I/O地址，使系统能够插装非16点的组件.
(c)当非16点的I/O组件或特殊功能组件需要维修或更换时，其原先所占用的I/O点数应保持不变。
(2)用外部设备对I/O地址赋值的基本要点
(a)主基板或扩展基板每个槽所赋的工//0点数如下:
(b)使用外部设备对某一槽的I/O地址赋值，其优先级高于该槽实际插装的组件的I/O点数。
1)如果某槽使用外部设备指定的I/O点数小于其实际插装的组件的I/O点，那么该组件实际所能够使用的I/O点数应相应减少。
例如，某槽配置了一块32点的输人组件，但是使用外部设备对该槽指定的I/O点数为16点，那么输人组件的后16点地址将不能使用。
2)如果某槽使用外部设备指定的I/O点数大于其实际配置的组件所占用的I/O点数，那么多余的点数视作虚设点。
3)如果某槽被外部设备设置为空槽，那么该槽所插装的I/O组件将不能使用。
(c)对于没有使用外部设备进行I/O地址赋值的那些插槽，其占用的I/O地址即是按所插装的组件的I/O点数赋值。
(3)注意事项:
(a)如果的插装的组件为特殊功能组件，那么该槽的I/O地址赋值必须与组件实际占用的I/O点数一致。
如果某槽的I/O地址赋值与实际插装的组件所占用的I/O点数不一致将会导致出错。
1) A11VC..................................输出:16点
2) AI61...................................特殊:32点
3) AG62...................................输人:所设置的点数
4) 2槽组件................................设置16个空余点和32个特殊点，如下所示:

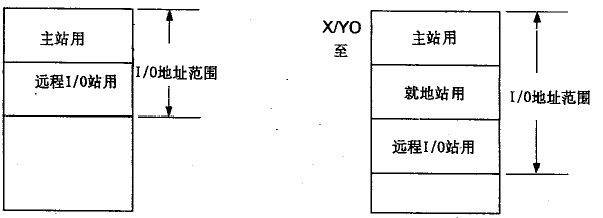

(b) 使用MELSECNET数据通信系统时，I/O地址分配如下:
1) 如果对主站进行工//0地址赋值，那么主站和所有的远程I/O站都需要进行I/O地址赋值。
2) 如果对一个就地站进行I/O地址赋值，那么仅要对该就地站进行I/O地址赋值。
3) 如果对一个组合I/O组件(如A42XY)进行I/O地址赋值，应按输出组件赋值规定进行I/O地址分配。
[要点]
使用A3CPU组件时，对于第7级扩展基板的最后一个槽的使用有如下限制:
1) 如果配置输入组件，那么丫地址不能作为内部继电器使用。
2) 如果使用外部设备指定的I/O地址与所插装的组件的I/O点数存在差异，那么该组件就不能使用，否则会执行错误的输入输出。
3) 如果在一个数据通倍系统中x,Y地址用作数据传输，那么该槽不能再插装组件。
