三菱PLC的两种工作状态分析

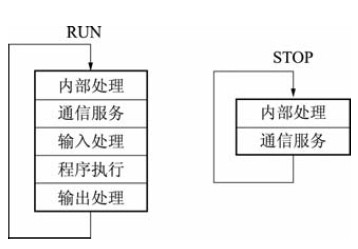

    三菱PLC有两种工作状态，即运行(RUN)状态与停止(STOP)状态。运行状态是执行应用程序的状态。停止状态一般用于程序的编制与修改。图2.7给出了运行和停止两种状态下三菱PLC不同的扫描过程。由图可知，在这两个不同的工作状态中，扫描过程所要完成的任务是不尽相同的。

图2.7

    在运行状态，三菱PLC通过反复执行反映控制要求的用户程序来实现控制功能。为了使PLC的输出及时地响应随时可能变化的输入信号，用户程序不是只执行一次，而是不断地重复执行，直至PLC停机或切换到停止(STOP)工作模式。
    在内部处理阶段，三菱PLC检杳CPU模块内部的硬件是否正常，将监控定时器复位，以及完成一些其他内部工作。
    在通信服务阶段，三菱PLC与其他带微处理器的智能装置通信以更新编程器的显示内容。
    当三菱PLC处于停止模式时，只执行以上两种的操作。三菱PLC处于运行(RUN)模式时，还要完成另外三个阶段的操作。
