台达PLC配合组态王实现工厂产量监控查询系统
产量监控查询系统系统对整个工厂所有生产线进行实时监控，对每一条生产线的产量进行实时的存储，存储的数据通过组态王连接PLC，将PLC中掉电保持区的数据读到组态王自定义的相应变量当中，每分钟通过标准的SQL语言对数据进行存储（每分钟向SQLSERVER数据库中存储26条数据，即26条生产线的当前产量）。用户可以通过：日期、时间、时间段、车间、生产线对任何车间、任何生产线进行产量的查询；能够对任何车间、任何生产线进行月产量的统计。同时在查询出满足条件的记录后，将结果通过报表的组态显示在相应的表格当中
，可以对该结果进行存储和打印。
2 系统设计

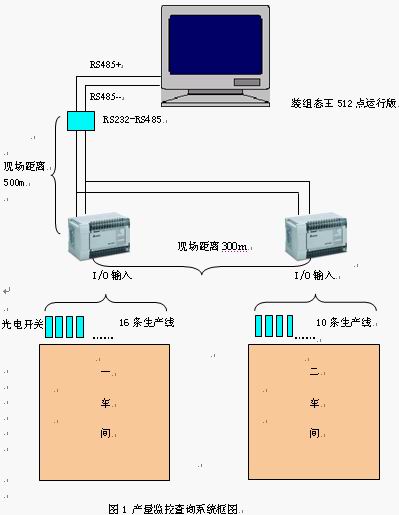

2.1系统框图

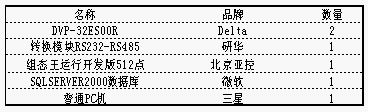

2.2设备选型设计
3 系统分析
3.1功能要求
可以任意查询一车间、二车间任何生产线（共26条生产线）任何时段的产量。具体明
细如下：
（1）每条生产线产量的数据至少能够保存四个月的储存期，以便对历史数据进行查询。
（2）要求能够查询每条生产线任意每月、任意每天、任意每小时、任意每分钟的产量。
（3）要求能够对任意每条生产线在任意时段的产量进行查询。
（4）查询出来的任何结果要以特定的格式在报表中进行组态，同时将结果打印。
（5）各生产线任意每月产量、任意每天产量、任意每小时产量、任意每分钟产量可以在电脑上用柱状图、实时趋势曲线的形式表现出来
3.2查询方式
（1）能够按照日期进行查询（格式：Year/Month/Day）
（2）能够按照时间进行查询（格式：Hour/Minute/Second）
（3）能够按照生产线进行查询（一车间：1-1、1-2；2-1，2-2；3-1，3-2；4-1，4-2；
5-1，5-2；6-1，6-2；7-1，7-2；8-1，8-2 二车间：1-1，1-2；2-1，2-2；3-1，3-2；4-1，4-2，4-3，4-4）
（4）能够按照任意时间段进行查询（格式：Year/Month/Day Hour/Minute/Second To Year/Month/Day/ Hour/Minute/Second）
（5）能够按照班次进行查询（格式：早班，中班，晚班）早班：7：30—15：30
中班：15：30—23：30 晚班：23：30—7：30
（6）能够查询任意每月任意车间、任意生产线的产量
（7）能够运用《1》——《5》的各种不同的排列组合进行复杂的查询
