Q系列高性能CPU和运动控制器上都有5个拨码开关,使用时应注意正确设置。
Q系列PLC上的5个开关出厂时设为OFF状态,5个的功能为:
SW1 :用来设置系统保护。对CPU 的成批禁写入和控制指令(出厂时位于“OFF”位置)。
OFF :不保护。
ON :保护。

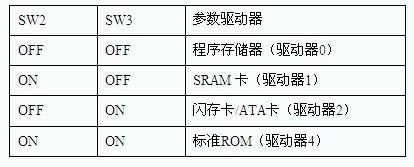

SW2、SW3:用来设定参数有效驱动。(出厂时SW2 和SW3 都处于“OFF”的位置)
注意:参数不能存储在标准RAM(驱动器3)中。
SW4 :禁止使用。正常为“OFF”。(出厂时为“OFF”)。
SW5 :禁止使用。正常为“OFF”。(出厂时为“OFF”)。
因为此5个开关出厂时默认为OFF状态,故如果在使用PLC时没有使用到存储卡,没有系统保护要求,则5个开关都不用重新设置,使用默认状态即可。在使用到相应功能时更加需要再设置开关。
Q系列基本型CPU没有这5个拨码开关。
运动控制器上有5个拨码开关,出厂时设为OFF状态,5个的功能为:
SW1 :禁止使用。 (出厂时在OFF)

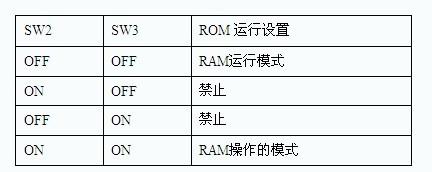

SW2、SW3:ROM 运行设置 (出厂时在OFF)
SW4 :禁止使用。 (出厂时在OFF)
SW5 :(安装• ROM 写入开关)
ON : 安装ROM写入模式
OFF : 通常模式 (RAM运行模式/由 ROM运行模式)
从外围机器,把操作系统软件(OS)安装在运动 CPU模块里,把倾斜开关5 打到ON。完安装完成后切换开关。
