一、实训任务
1.数据输入控制程序:
(1) 控制要求：
应用十键输入指令编写一个键盘程序，向D10中写入一个数据，数据范围是0～9999。键盘上的数据是0～9。未按“写入”键之前，键入的数据暂存在D0中，如果数据输入有错，可以通过“清除”键把D0的数据清除。按下“写入”键之后，数据写在D10中，同时清除D0中的数据。画出PLC的I/O图和梯形图。
(2) 程序分析：
监控D10单元可知当前输入的十进制数；
2.应用BCD码显示指令编制高速计数器当前计数值的显示程序
(1) 控制要求：
从X1 输入计数脉冲；采用定时中断方式I6△△编程，观察数码显示或监控D220的值。

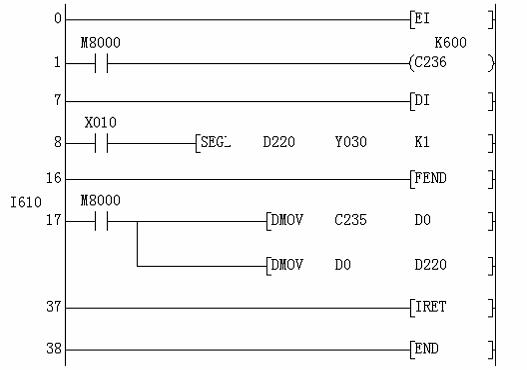

(2) 参考程序（梯形图）如图：
(3) 思考：
I610 的含义为？该程序运行后的显示效果如何？如何提高显示频率？
二、实训目标
1、通过编程掌握指令的应用和程序的调试方法。
2、通过项目练习，掌握编程的方法和过程。
三、实训条件
1、FX2N-48MT的PLC一台，一字螺丝刀一把
2、开关、导线若干，连接电缆一根
3、PC一台
四、相关知识
（本项目相关理论知识）
五、实训要求
1、工艺要求
2、职业意识
3、注意事项（特别是安全注意事项）
六、任务实施步骤
1、理解题意，掌握控制要求，画出控制I/O图。
2、编写控制程序，并进行调试。
