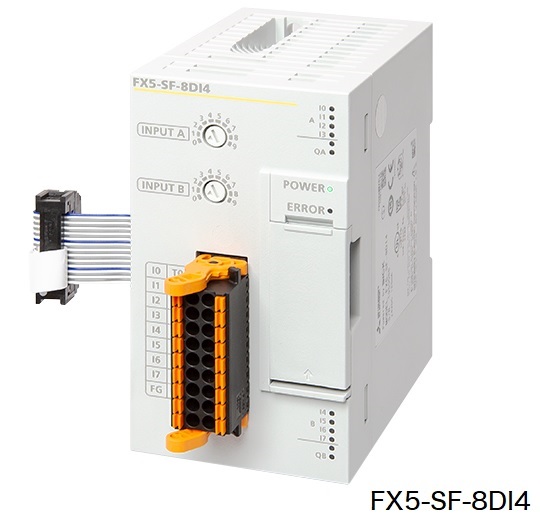

FX5-SF-8DI4 三菱安全输入模块
FX5-SF-8DI4可适用于FX5UJ、FX5U、FX5UC系列PLC系统，与FX5UC CPU模块连接时，需要FX5-CNV-IFC或FX5-C1PS-5V。
FX5-SF-8DI4参数说明：安全输入扩展单元，安全输入8点，弹簧夹端子连接。
三菱安全输入模块FX5-SF-8DI4产品规格：
1、FX5-SF-MU4T5安全规格
[安全等级水准] SIL3(IEC 61508)/SILCL3 (IEC 62061)
[类别] 类别4 (DIN EN ISO 13849-1)
[性能等级] PLe(DIN EN ISO 13849-1)
[PFHd] 1.5×10-9~1.5×10-8
[Tm(任务时间)] 20年(EN ISO 13849-1)
2、FX5-SF-8DI4安全输入
[输入点数] 8点
[输入电压(ON)] 大于等于DC13V (DC13V~DC30V)
[输入电压(OFF)] 小于等于DC5V (DC-5V~DC5V)
[输入电流(ON)] 3mA(2.4mA~3.8mA)
[输入电流(OFF)] 小于等于2.1mA (-2.5mA~2.1mA)
[输入运行显示] 输入ON时LED亮灯
[最短开关关闭时间]
. 程序1、2、3、4、5、8: 24ms
. 程序6、7 : 4ms
[同步时间监视]
. 程序3、5:1500ms
3、FX5-SF-8DI4测试输出
[输出点数] 8点
[输出方式] PNP输出 (源输出)、短路保护、交叉电路检测
[输出电压] DC16V~DC30V
[输出电流 ] 30mA
[测试周期] 40ms
4、其它性能
[内部供电] DC24V (+20%、-15%)125mA
[响应时间]
. 程序1、2、3、4、5、8: 33ms
. 程序6、7: 13ms
[输入输出占用点数] 0点
[重量] 0.25kg
FX5-SF-8DI4,FX5-SF-8DI4规格,FX5-SF-8DI4用户手册
