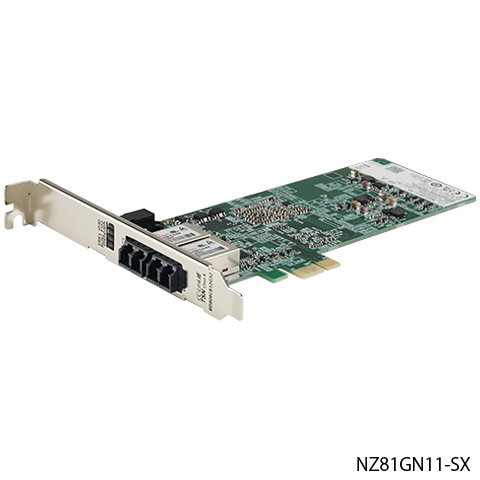

NZ81GN11-SX 三菱CC-Link IE TSN接口板
NZ81GN11-SX 三菱CC-Link IE TSN接口板
时间:2025-07-09 06:10:34 来源:未知 作者:admin 点击:29次
NZ81GN11-SX 三菱CC-Link IE TSN接口板
NZ81GN11-SX参数说明:CC-Link IE TSN接口板,主站/本地站,
光纤电缆。

三菱CC-Link IE TSN主站/本地站模块NZ81GN11-SX产品规格说明:
[每个网络链接所指向的最大数量]
. RX:16k点(16384点,2KB)
. RY:16k点(16384点,2KB)
. RWr:8k点(8192点,16KB)
. RWw:8k点(8192点,16KB)
. LB:32K点(32768点,4KB);扩展模式131072点,16KB
. LW: 16K点(16384点,32KB);扩展模式524288点,1024KB
[主站/本地站的链接点的最大数量]
. RX:16k点(16384点,2KB)
. RY:16k点(16384点,2KB)
. RWr:8k点(8192点,16KB)
. RWw:8k点(8192点,16KB)
. LB:32K点(32768点,4KB);扩展模式131072点,16KB
. LW: 16K点(16384点,32KB);扩展模式524288点,1024KB
[瞬态传输] MD函数通信
[瞬态传输容量] 最多1920B
[瞬态接收容量] 接收缓冲器(内部存储器)2K字节*128个(共256K字节))
[通讯速度] 1Gbps
[最小同步周期]125μs
[CC-Link IE TSN Class] CC-Link IE TSN Class B
[CC-Link IE TSN协议版本] 版本2.0/1.0
[传送路径形式] 环路
[通信电缆] IEEE802.3z 1000BASE-SX兼容GI型石英玻璃多模光纤电缆IEC60793-2-10A1a.1标准
[最大局间距离] 550m
[最大网络数] 239
[最大组数] 32
[总延长距离] 66550m(121台连接时)
[网络的最大数量] 121
[通信方式] 时间分割方式
[Ethernet规格]
.数据传输速度:1Gbps
.通信模式:1000BASE-SX 全双工
.最大帧大小:1518字节
.最大段长度:550m
.IP版本:IPv4
[可安装个数] 最多4个
[安装插槽] PCI Express X1,X4,X8,X16插槽(标准/低配置文件)
[占用插槽] 1插槽
[电脑连接接口] PCI Express
[电脑传输速度] PCI Express 2.0中所述修改相应参数的值Gbps
[电脑连接通道数] X1
[DC3.3V内部消耗电流] 1.08A
[外形尺寸H*W*D] 121*18.5*181mm
[重量] 0.09KG
