MR-J4-TM,MR-J4-20TM,MR-J4-40TM,MR-J4-70TM,MR-J4-100TM,MR-J4-200TM,MR-J4-350TM,MR-J4-500TM,MR-J4-700TM,MR-J4-11KTM,MR-J4-15TM,MR-J4-22KTM
三菱电机通用AC伺服MELSERVO-J4系列是比以往的MELSERVO-J3系列更高性能、更高功能的AC伺服。支持多网络的MR-J4-TM伺服放大器通过和HMS Industrial Networks生产的网络模块(Anybus CompactComM40)的组合，可以连接至您所使用的网络。
MELSERVO-J4系列对应的旋转型伺服电机采用了22位(4194304pulses/rev)高分辨率绝对位置编码器。此外，速度频率响应提升到了2.5kHz。因此，与MELSERVO-J3系列相比，可以实现更高速、更高精度的控制。
除了MELSERVO-J4系列对应的旋转型伺服电机外，MR-J4-_TM_伺服放大器还可驱动线性伺服电机及直驱电机。对应一键式调整和实时自动调谐，可根据机械情况简单地调整伺服增益。所搭载的Tough Drive功能及驱动记录器功能，在用于MELSERVO-JN系列广受好评的基础上做了功能升级。而且，还可通过预防保全对应功能检测出机械部件的异常。可对机械的维护和检查提供强有力的支持。
MR-J4-_TM_伺服放大器对应STO(Safe Torque Off)功能。通过与MR-J3-D05选件配合使用来对应SS1(Safe Stop 1)功能。配备有USB通信接口，与安装了MR Configurator2的计算机连接后，可以进行参数设定、测试运行、增益调整等操作。
此外，通过使用CN2L连接器可连接ABZ相差动输出类型的外部编码器。在全闭环系统中，还可连接四线制的外部编码器。可连接至MR-J4-_TM_伺服放大器的通信方式的外部编码器。
一、MR-J4-TM型号及技术参数
1、三相或单相AC200V~240V
.MR-J4-10TM(100W) .MR-J4-20TM(200W) .MR-J4-40TM(400W)
.MR-J4-60TM(600W) .MR-J4-70TM(750W) .MR-J4-100TM(1kW)
.MR-J4-200TM(2kW) .MR-J4-350TM(3.5kW) .MR-J4-500TM(5kW)
.MR-J4-700TM(7kW) .MR-J4-11KTM(11kW) .MR-J4-15KTM(15kW)
.MR-J4-22KTM(22kW)
2、单相AC100V~120V
.MR-J4-10TM1 .MR-J4-20TM1 .MR-J4-40TM1
.MR-J4-60TM4 .MR-J4-70TM4 .MR-J4-100TM4
.MR-J4-200TM4 .MR-J4-350TM4 .MR-J4-500TM4
.MR-J4-700TM4 .MR-J4-11KTM4 .MR-J4-15KTM4
.MR-J4-22KTM4

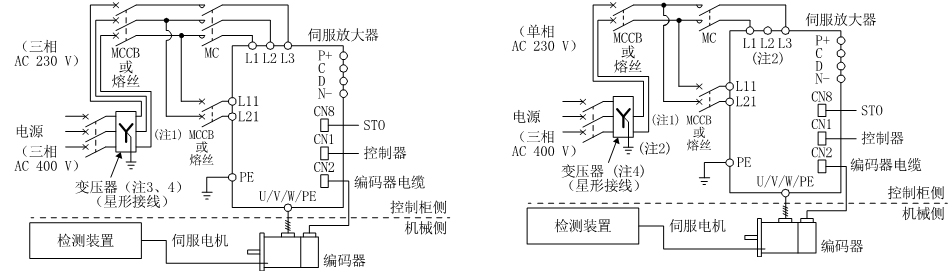

二、MR-J4-TM安装与构成图
1) 三相输入时 2) 单相输入时
注：
1. L1与L11的电线尺寸相同时，无需MCCB或熔丝。
2. 100V级伺服放大器时，应降压至100V，主电路电源连接至L1及L2。
单相AC200V级伺服放大器时，连接至L1及L3。
3. 400V级的伺服放大器时，无需降压变压器。
4. 请连接到中性接地的电源。
MR-J4-TM,MR-J4-20TM,MR-J4-40TM,MR-J4-70TM,MR-J4-100TM
